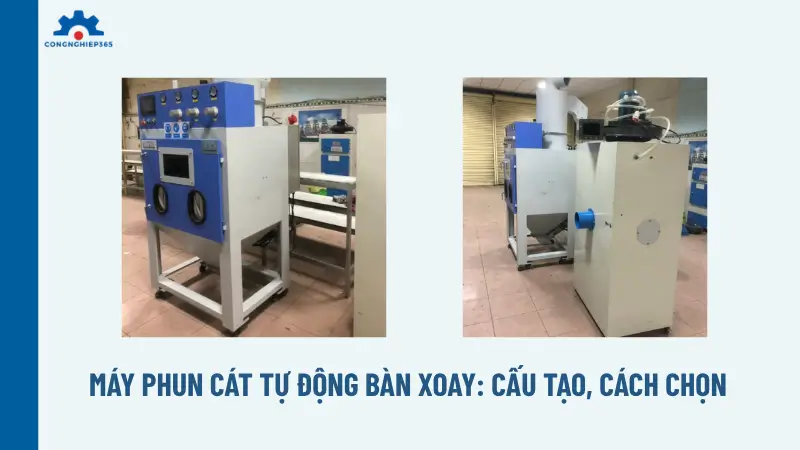

Máy phun cát tự động bàn xoay: Cấu tạo, cách chọn

Máy phun cát tự động bàn xoay hỗ trợ làm sạch, tẩy gỉ và tạo nhám đồng đều cho bề mặt chi tiết trong quy trình sản xuất. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý hoạt động, phạm vi ứng dụng và tiêu chí lựa chọn thiết bị phù hợp với sản phẩm, năng suất gia công.

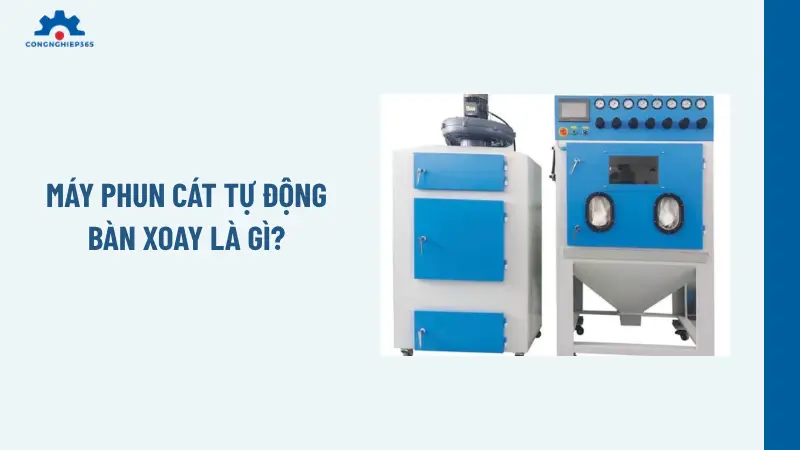

Máy phun cát tự động bàn xoay là gì?

Máy phun cát tự động bàn xoay là một dạng máy phun cát công nghiệp có buồng phun kín, bên trong bố trí bàn xoay để đặt sản phẩm. Khi vận hành, bàn xoay chuyển động theo tốc độ được cài đặt trong khi súng phun liên tục đưa hạt mài đến bề mặt chi tiết.

Tên gọi “phun cát” thường được sử dụng theo cách gọi phổ biến trong ngành. Trên thực tế, thiết bị có thể sử dụng nhiều loại hạt mài khác nhau như hạt thép, bi thép, oxit nhôm, hạt thủy tinh hoặc các vật liệu phù hợp với từng yêu cầu xử lý. Máy thường được ứng dụng trong:

• Cơ khí chế tạo
• Đúc kim loại
• Gia công khuôn mẫu
• Sản xuất phụ tùng
• Sản xuất linh kiện máy móc
• Gia công thép và inox
• Tẩy gỉ chi tiết kim loại
• Làm sạch sản phẩm trước khi sơn hoặc mạ

Máy phun cát tự động bàn xoay hoạt động như thế nào?

Nguyên lý tương đối đơn giản. Sản phẩm được đặt trên bàn xoay bên trong buồng phun. Khi cửa buồng đóng và hệ thống an toàn cho phép khởi động, khí nén đưa hạt mài qua súng phun với tốc độ cao.

Trong quá trình đó, bàn xoay chuyển động giúp thay đổi vị trí tương đối giữa sản phẩm và súng phun. Hạt mài va đập lên bề mặt, loại bỏ lớp gỉ, sơn cũ, cát đúc, bụi bẩn hoặc tạo độ nhám theo yêu cầu.

Sau khi va đập, hạt mài và bụi được thu gom. Hạt mài có thể được thu hồi, phân loại và tái sử dụng tùy theo thiết kế hệ thống.

Khi nào nên sử dụng máy phun cát tự động bàn xoay?

Thiết bị đặc biệt phù hợp khi doanh nghiệp có các chi tiết cần xử lý theo lô, kích thước tương đối đồng đều và cần kiểm soát thời gian phun.

Nếu mỗi sản phẩm đều phải được công nhân cầm súng phun thủ công, năng suất phụ thuộc nhiều vào tay nghề và sức lao động. Máy bàn xoay giúp tiêu chuẩn hóa chu trình, từ đó phù hợp hơn với dây chuyền sản xuất có sản lượng ổn định.

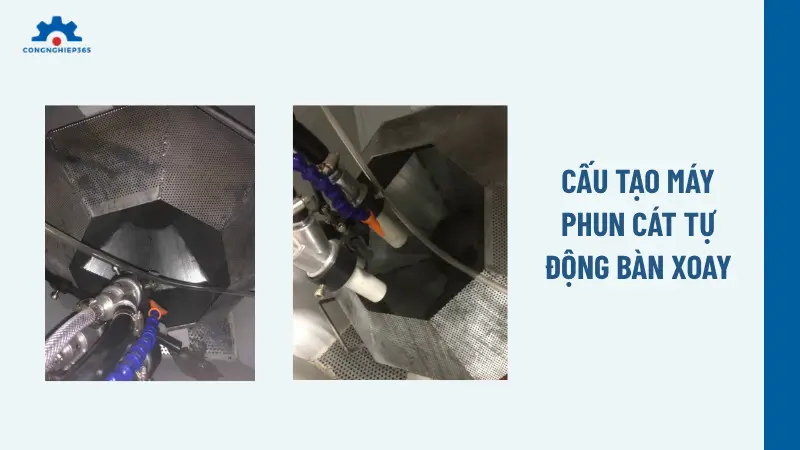

Cấu tạo máy phun cát tự động bàn xoay

Một hệ thống máy phun cát bàn xoay hoàn chỉnh thường gồm nhiều bộ phận phối hợp với nhau. Cấu hình cụ thể có thể thay đổi tùy kích thước sản phẩm, năng suất và mức độ tự động hóa.

Bàn xoay và cơ cấu truyền động

Bàn xoay là bộ phận đặc trưng nhất của thiết bị. Sản phẩm được đặt trực tiếp lên mặt bàn hoặc trên đồ gá. Động cơ và cơ cấu truyền động giúp bàn xoay chuyển động với tốc độ phù hợp. Kích thước bàn xoay cần được lựa chọn dựa trên:

• Đường kính sản phẩm.
• Chiều cao sản phẩm.
• Trọng lượng chi tiết.
• Số lượng sản phẩm mỗi mẻ.
• Khoảng cách từ sản phẩm đến súng phun.

Bàn xoay quá nhỏ sẽ hạn chế kích thước sản phẩm, trong khi bàn quá lớn nhưng không khai thác hết công suất có thể làm tăng chi phí đầu tư.

Buồng phun cát

Buồng phun là khu vực chứa sản phẩm và hạt mài trong quá trình xử lý. Thành buồng thường được chế tạo bằng thép và có lớp vật liệu chịu mài mòn ở những vị trí thường xuyên tiếp xúc với dòng hạt. Một buồng phun tốt cần đảm bảo:

• Kín tương đối để hạn chế bụi thoát ra ngoài.
• Có khả năng chịu va đập của hạt mài.
• Thuận tiện cho việc vệ sinh.
• Dễ kiểm tra và thay thế vật liệu chống mài mòn.
• Có cửa thao tác phù hợp với kích thước sản phẩm.

Súng phun và vòi phun

Súng phun đảm nhiệm việc đưa hỗn hợp khí nén và hạt mài đến bề mặt sản phẩm. Vòi phun là bộ phận chịu mài mòn cao. Sau thời gian sử dụng, đường kính và hình dạng vòi có thể thay đổi, ảnh hưởng đến lưu lượng hạt và hiệu quả làm sạch. Do đó, khi mua máy cần quan tâm đến:

• Số lượng súng phun.
• Vị trí lắp súng.
• Góc phun.
• Đường kính vòi.
• Vật liệu chế tạo vòi.
• Khả năng thay thế linh kiện.

Hệ thống khí nén

Khí nén là yếu tố quan trọng quyết định hiệu suất phun. Một hệ thống khí nén thường bao gồm:

• Máy nén khí.
• Bình chứa khí.
• Bộ lọc khí.
• Bộ điều áp.
• Van điều khiển.
• Đường ống dẫn khí.
• Bộ tách nước nếu cần.

Nếu lưu lượng khí không đủ, áp suất tại súng có thể giảm và hiệu quả làm sạch không đạt yêu cầu. Vì vậy, không nên chỉ quan tâm đến áp suất tối đa của máy nén khí mà cần tính toán lưu lượng khí tiêu thụ thực tế của toàn bộ hệ thống.

Bình chứa và hệ thống cấp hạt mài

Hệ thống cấp hạt mài đảm bảo vật liệu phun được đưa đến súng với lưu lượng ổn định. Tùy thiết kế, máy có thể sử dụng cơ chế hút hạt bằng khí nén hoặc hệ thống cấp hạt chuyên dụng.

Lưu lượng hạt cần được điều chỉnh phù hợp. Quá ít hạt có thể khiến quá trình làm sạch chậm, trong khi cấp quá nhiều có thể gây lãng phí và làm tăng tải cho hệ thống thu hồi.

Hệ thống thu hồi hạt mài

Sau khi phun, hạt mài rơi xuống đáy buồng và được thu hồi. Một hệ thống thu hồi hiệu quả giúp:

• Giảm lượng hạt mài tiêu hao.
• Giữ khu vực làm việc sạch hơn.
• Hạn chế hạt mài tồn đọng trong buồng.
• Tăng khả năng tái sử dụng vật liệu phun.

Bộ lọc và hút bụi

Trong quá trình phun, ngoài hạt mài còn phát sinh bụi từ lớp gỉ, sơn, cát đúc hoặc chính vật liệu bị xử lý. Hệ thống hút bụi giúp tạo dòng khí từ buồng phun về bộ lọc, giữ lại phần lớn bụi trước khi khí được thải ra.

Đây là bộ phận không nên xem nhẹ khi lựa chọn máy vì hệ thống hút bụi ảnh hưởng trực tiếp đến môi trường làm việc, khả năng quan sát bên trong buồng và hiệu quả vận hành.

Tủ điện và hệ thống điều khiển

Tủ điều khiển có thể quản lý:

• Thời gian phun.
• Thời gian quay bàn.
• Tốc độ bàn xoay.
• Số lượng súng phun.
• Trình tự hoạt động.
• Hệ thống hút bụi.
• Các thiết bị an toàn.

Ở những hệ thống tự động hóa cao, PLC và màn hình điều khiển có thể được sử dụng để lập trình nhiều chế độ xử lý khác nhau.

Nguyên lý hoạt động của hệ thống phun cát tự động bàn xoay

Nguyên lý của máy khá đơn giản nhưng lại cực kỳ tối ưu. Sự đồng bộ giữa các cơ cấu cơ khí và khí nén tạo nên một máy làm sạch bề mặt kim loại hoàn hảo.

Quá trình nạp phôi và di chuyển qua băng tải lưới

Ban đầu, công nhân sẽ xếp sản phẩm lên đầu vào của băng tải. Khi máy khởi động, sản phẩm từ từ tiến vào vùng không gian kín của buồng phun. Khoảng cách xếp phôi rất quan trọng. Công Nghiệp 365 khuyên bạn nên để một khoảng trống vừa đủ để hạt mài có thể văng vào các mặt hông của sản phẩm.

Giai đoạn tác động của dòng hạt mài lên bề mặt sản phẩm

Khi phôi lọt vào tầm ngắm, cảm biến sẽ kích hoạt súng phun. Lúc này, súng phun bắn hạt nhôm oxit hoặc các loại hạt khác với vận tốc cực lớn. Hạt mài tác động lên bề mặt kim loại liên tục. Các hạt này đóng vai trò như hàng triệu lưỡi dao siêu nhỏ cạo sạch bề mặt. Trong đó, áp suất khí quyết định lực va đập của hạt. Nếu bạn chỉnh áp suất mạnh, hạt sẽ bắn với lực lớn, rất phù hợp để phá rỉ sét nặng.

Quy trình phân ly bụi, thu hồi và tái sử dụng hạt mài

Ngay sau khi hạt mài loại bỏ rỉ sét, chúng mang theo bụi bẩn rơi thẳng xuống lưới lọc phía dưới. Cơ cấu hút chân không hoặc trục vít sẽ đưa hỗn hợp này vào bộ phân ly. Bụi nhẹ sẽ bị quạt hút kéo sang màng lọc, còn hạt mài nặng và nguyên vẹn sẽ rơi xuống phễu chứa để tái sử dụng. Đây là chu trình lặp lại không ngừng nghỉ cho đến khi mẻ phôi cuối cùng đi ra ngoài.

Các loại máy phun cát tự động bàn xoay phổ biến

Tùy nhu cầu sản xuất, doanh nghiệp có thể lựa chọn nhiều cấu hình khác nhau.

• Máy phun cát bàn xoay 1 vị trí: Đây là cấu hình đơn giản, phù hợp với doanh nghiệp có sản lượng vừa phải hoặc cần xử lý các sản phẩm có kích thước tương đối lớn.
• Máy phun cát bàn xoay nhiều vị trí: Bàn xoay có thể chia thành nhiều vị trí để tăng khả năng cấp và lấy sản phẩm. Trong khi một vị trí đang phun, vị trí khác có thể được chuẩn bị sản phẩm, tùy thiết kế máy.
• Máy phun cát bàn xoay nhiều súng: Việc bố trí nhiều súng ở các góc khác nhau giúp tăng độ phủ và rút ngắn thời gian xử lý. Cấu hình này phù hợp với các chi tiết có nhiều mặt hoặc hình dạng phức tạp.
• Máy phun cát bàn xoay tích hợp tự động hóa: Ở dây chuyền sản xuất lớn, máy có thể kết hợp: Băng tải cấp phôi; Robot gắp sản phẩm; Cơ cấu cấp liệu; PLC; Cảm biến; Hệ thống kiểm tra; Băng tải lấy sản phẩm. Khi đó, máy phun cát trở thành một phần của dây chuyền xử lý bề mặt tự động.

Bảng giá máy phun cát tự động bàn xoay mới nhất

Giá máy phun cát tự động bàn xoay phụ thuộc vào kích thước buồng phun, số lượng súng/vòi phun, công suất, mức độ tự động hóa và các yêu cầu kỹ thuật đi kèm. Tham khảo các phân khúc giá trên thị trường, hệ thống có bàn xoay thường nằm từ khoảng 60 triệu đồng, trong khi máy công nghiệp thiết kế theo yêu cầu có thể lên đến vài trăm triệu đồng.

Phân khúc máy	Giá tham khảo	Nhu cầu phù hợp
Máy bàn xoay cỡ nhỏ/tiêu chuẩn	60 – 90 triệu VNĐ	Xưởng cơ khí, linh kiện nhỏ, sản lượng vừa
Máy tự động nhiều súng phun	100 – 120 triệu VNĐ	Sản xuất hàng loạt, cần làm sạch đồng đều
Máy bàn xoay công nghiệp	120 – 200 triệu VNĐ	Nhà máy, dây chuyền sản xuất quy mô lớn
Máy thiết kế theo yêu cầu	Trên 200 triệu VNĐ	Dây chuyền chuyên dụng, yêu cầu kỹ thuật đặc biệt

Lưu ý: Đây là mức giá tham khảo; giá thực tế có thể thay đổi đáng kể theo cấu hình và yêu cầu kỹ thuật. Một số mẫu bàn xoay tự động trên thị trường có mức giá niêm yết thấp hơn, vì vậy khi báo giá cần xác định rõ kích thước máy, số súng phun, công suất và mức độ tự động hóa để tránh so sánh khác cấu hình.

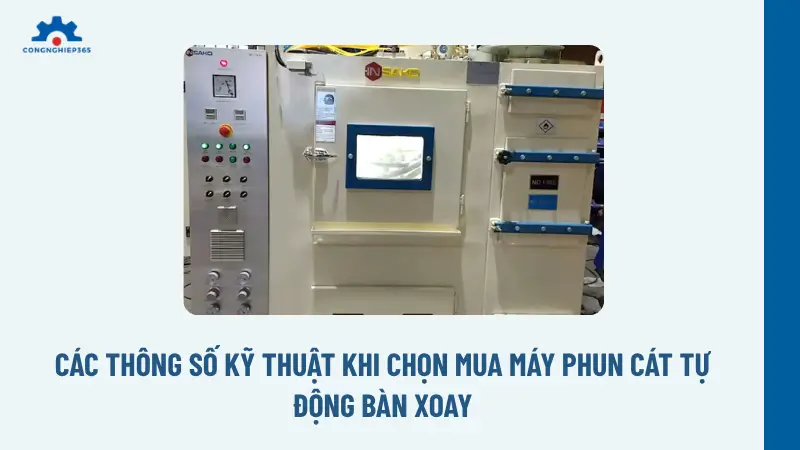

Các thông số kỹ thuật khi chọn mua máy phun cát tự động bàn xoay

Để không lãng phí tiền bạc, bạn cần đọc hiểu các thông số kỹ thuật.

Lựa chọn tốc độ băng tải và kích thước buồng phun phù hợp

Đầu tiên là bài toán công suất. Bạn phải quan tâm đến tốc độ băng tải của máy phun cát băng tải lưới, thông thường nó sẽ dao động từ 0.5 đến 2 m/phút. Tốc độ này có thể chỉnh được. Chậm thì sạch sâu, nhanh thì sản lượng lớn. Hãy kết hợp nó với kích thước sản phẩm để chọn cửa buồng phun vừa vặn nhất, tránh thất thoát khí và hạt mài.

Yêu cầu về áp suất làm việc và công suất hệ thống khí nén

Hệ thống khí nén là xương sống. Áp suất làm việc của hệ thống khí nén yêu cầu phải luôn đạt từ 5 đến 7 bar. Không được tụt áp. Để tải được dàn súng phun mạnh mẽ này, công suất của máy phun cát thường đòi hỏi từ 10 đến 50 HP. Đừng mua máy nếu bình nén khí ở xưởng của bạn quá yếu, bạn sẽ phải dừng máy liên tục.

Phân loại và chọn hạt mài theo chuẩn Sa 2.5

Hạt mài quyết định bề mặt. Vận tốc phun của hạt mài rơi vào khoảng 50 đến 120 m/s. Với tốc độ khủng khiếp này, nếu bạn dùng nhôm oxit, nó sẽ cắt rỉ sét cực nhanh. Nếu dùng hạt thép, nó sẽ đập nát xỉ hàn cứng đầu. Hạt thủy tinh thì phù hợp để tạo độ bóng mờ nhẹ nhàng. Dù chọn hạt nào, mục tiêu cuối cùng vẫn là đưa tiêu chuẩn độ sạch của bề mặt sản phẩm đạt mức Sa 2.5 – mức tiêu chuẩn vàng trước khi sơn công nghiệp.

Tiêu chuẩn an toàn khi vận hành máy phun cát

An toàn là yếu tố bắt buộc đối với thiết bị sử dụng khí nén và hạt mài tốc độ cao. Người vận hành cần:

• Đóng kín cửa trước khi phun.
• Không mở cửa khi máy đang hoạt động.
• Kiểm tra hệ thống khóa liên động.
• Sử dụng trang bị bảo hộ phù hợp.
• Kiểm tra đường khí trước khi vận hành.
• Không vận hành khi hệ thống hút bụi gặp sự cố.
• Không đứng trực tiếp tại vị trí có nguy cơ phát tán hạt mài.
• Thực hiện bảo trì khi máy đã được ngắt các nguồn năng lượng liên quan.

Đặc biệt, không nên tự ý thay đổi áp suất hoặc kết cấu máy vượt quá thông số thiết kế.

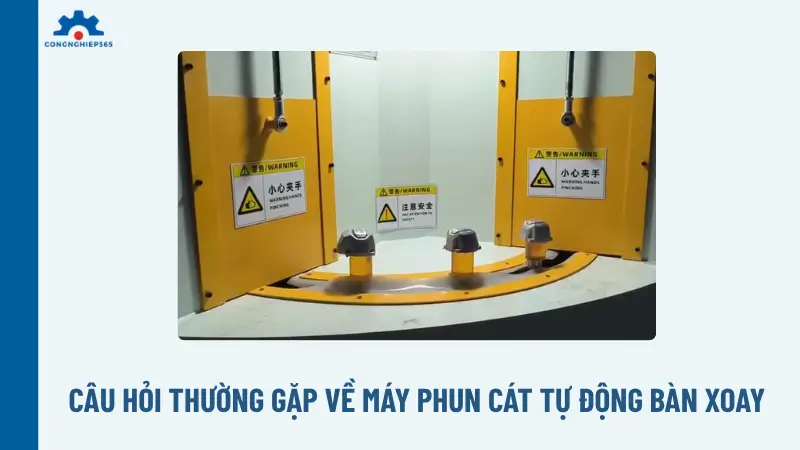

Câu hỏi thường gặp về máy phun cát tự động bàn xoay

Dưới đây là một số câu hỏi thắc mắc hay gặp có liên quan đến máy phun cát tự động bàn xoay mà nhiều người quan tâm nhiều nhất:

1. Máy phun cát bàn xoay phù hợp với sản phẩm nào?

Máy phù hợp với nhiều loại chi tiết kim loại như vật đúc, phụ tùng, linh kiện cơ khí, chi tiết thép, gang và sản phẩm cần tẩy gỉ, làm sạch hoặc tạo nhám.

2. Máy có thể xử lý nhiều sản phẩm cùng lúc không?

Có. Khả năng xử lý nhiều sản phẩm phụ thuộc vào kích thước bàn xoay, tải trọng, cách bố trí sản phẩm và yêu cầu xử lý.

3. Máy phun cát bàn xoay có tự động hoàn toàn không?

Có nhiều mức độ tự động hóa. Máy có thể chỉ tự động chu trình phun và quay bàn hoặc được tích hợp thêm cấp phôi, robot và hệ thống lấy sản phẩm.

4. Nên dùng hạt thép hay hạt thủy tinh?

Không có loại hạt phù hợp cho mọi sản phẩm. Hạt thép thường phù hợp với nhu cầu làm sạch mạnh trên nhiều chi tiết kim loại, trong khi hạt thủy tinh có thể được lựa chọn cho những yêu cầu xử lý bề mặt khác.

5. Máy phun cát có cần máy nén khí không?

Có. Máy phun cát bằng khí nén cần nguồn khí đáp ứng áp suất và đặc biệt là lưu lượng khí theo cấu hình súng phun.

Kết luận

Có thể thấy, máy phun cát tự động bàn xoay là giải pháp công nghệ hiện đại giúp tối ưu hóa quy trình làm sạch, tẩy gỉ và tạo nhám bề mặt kim loại. Việc đầu tư đúng thiết bị không chỉ đảm bảo độ sạch chuẩn Sa 2.5 đồng đều mà còn cắt giảm chi phí nhân công, nâng cao năng suất cho dây chuyền sản xuất công nghiệp.

Để lựa chọn được dòng máy phun cát có cấu hình, kích thước bàn xoay và hệ thống khí nén phù hợp nhất với sản phẩm của mình, doanh nghiệp cần cân nhắc kỹ các thông số kỹ thuật cũng như nhu cầu thực tế. Liên hệ ngay với Công Nghiệp 365 để được tư vấn chuyên sâu và nhận báo giá máy phun cát tự động bàn xoay tối ưu nhất cho xưởng sản xuất của bạn!
