Máy phun bi băng tải lưới: Thông số, cấu tạo, ứng dụng

Máy phun bi băng tải lưới là thiết bị xử lý bề mặt tự động, sử dụng băng tải lưới đưa phôi liên tục qua buồng phun để loại bỏ gỉ sét, làm sạch và tạo độ nhám đồng đều. Máy phù hợp với linh kiện mỏng, vật đúc và phụ tùng kim loại, giúp tăng năng suất, giảm nhân công và tối ưu quy trình sản xuất. Công Nghiệp 365 cung cấp giải pháp phù hợp theo nhu cầu sử dụng.

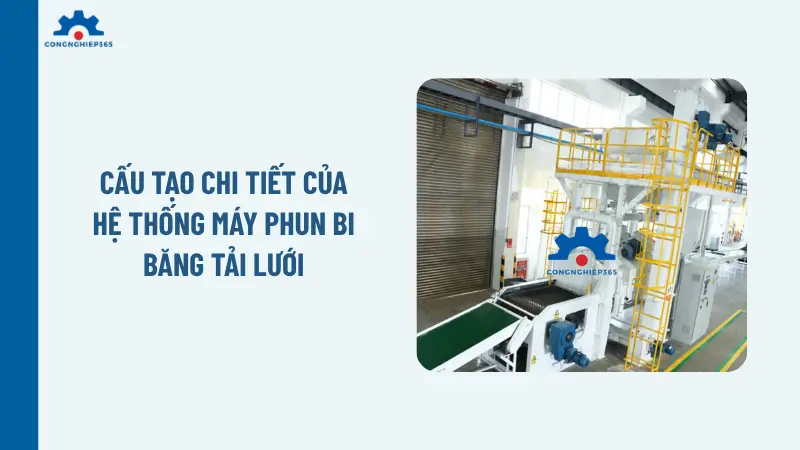

Cấu tạo chi tiết của hệ thống máy phun bi băng tải lưới

Một hệ thống làm sạch bề mặt kim loại tự động không hoạt động dựa trên phép màu. Nó là sự kết hợp hoàn hảo của kỹ thuật chính xác. Để hiểu rõ cỗ máy này, chúng ta cần mổ xẻ từng bộ phận cấu thành. Về cơ bản, máy phun bi băng tải lưới chứa buồng phun bi – nơi diễn ra mọi quá trình làm sạch cốt lõi.

Buồng phun bi và vách lót hợp kim

Hãy tưởng tượng buồng phun giống như một pháo đài kiên cố. Trái tim của máy nằm ở không gian kín này. Tại đây, bề mặt kim loại chịu tác động của lực ly tâm sinh ra từ các hạt thép bay với vận tốc chóng mặt. Để chống chọi lại sức tàn phá đó, buồng phun sử dụng vật liệu vách lót là hợp kim chống mài mòn siêu cứng. Những tấm vách này được thiết kế xếp lớp, chịu đòn thay cho khung thép nguyên bản của máy. Nhờ vậy, thiết bị hoạt động bền bỉ qua nhiều năm tháng.

Băng tải lưới thép Mangan Mn13

Đây là điểm làm nên sự khác biệt. Thay vì một dải cao su kín, máy sử dụng mặt lưới đan xen. Phổ biến nhất là loại băng tải lưới thép Mangan Mn13 với đặc tính chịu lực và chịu nhiệt độ mài mòn cực tốt. Băng tải không chỉ làm nhiệm vụ chở hàng. Các băng tải lưới thép vận chuyển linh kiện kim loại tiến thẳng vào tâm bão. Đồng thời, cấu trúc hở của băng tải lưới cho phép bi rơi xuống phễu thu hồi ở bên dưới một cách dễ dàng ngay sau khi bắn phá xong bề mặt.

Cụm động cơ tua-bin và đầu phun bi

Sức mạnh dội xuống sản phẩm bắt nguồn từ khu vực này. Các đầu phun bi văng hạt mài kim loại tạo thành một cơn lốc xoáy sắc bén. Mỗi máy thường trang bị nhiều tua-bin bố trí ở các góc độ khác nhau. Theo như Công Nghiệp 365 tổng hợp, động cơ tua-bin có công suất từ 7.5 kW đến 22 kW cho mỗi đầu văng.

Khi vận hành, chính tua-bin tạo ra động năng lớn xé toạc mọi vết bẩn. Các nhà sản xuất uy tín thường ưu tiên dùng động cơ ABB vận hành bánh công tác nhằm đạt độ cân bằng động hoàn hảo. Quá trình này chứng minh lực văng lốc xoáy loại bỏ rỉ sét nhanh chóng và mạnh mẽ nhất.

Hệ thống thu hồi bi tuần hoàn

Nếu bắn xong mà vứt bỏ hạt bi thì chi phí sẽ khổng lồ. Thật may, hệ thống thu hồi tái sử dụng hạt mài liên tục. Ngay khi bi xuyên qua lưới rơi xuống gầm máy, một trục vít tải đẩy bi thép dồn về một góc. Tiếp theo, hệ thống gầu nâng vận chuyển bi thép hợp lệ đưa ngược lên đỉnh máy. Trạm trung chuyển cuối cùng trên cao là cụm phân ly tách bi vỡ và tạp chất ra khỏi dòng bi nguyên vẹn. Chỉ những hạt bi tròn, đạt chuẩn mới được phép rơi xuống khoang chứa để bắt đầu vòng đời mới.

Hệ thống lọc bụi và tủ điện điều khiển trung tâm

Bụi bặm là kẻ thù của sức khỏe và máy móc. Vì thế, máy được trang bị hệ thống hút bụi lọc bụi mịn với hiệu suất lên tới 99%. Một hệ thống quạt hút ly tâm khổng lồ hoạt động liên tục. Cụ thể, quạt hút tạo áp suất âm hút sạch không khí ô nhiễm trong buồng phun. Sau đó, bộ lọc túi vải (hoặc các cartridge lọc tinh) giữ lại tạp chất, xả ra ngoài luồng không khí an toàn.

Kiểm soát cả một bộ máy khổng lồ như vậy là tủ điện PLC thông minh. Hệ thống điện có điện áp hoạt động AC 380V ba pha. Tại trung tâm chỉ huy, bạn sẽ thấy một màn hình cảm ứng thương hiệu Siemens cực kỳ trực quan. Lập trình PLC điều khiển biến tần hoạt động nhịp nhàng. Trong đó, biến tần điều chỉnh tốc độ băng tải nhanh chậm tùy ý. Để tránh lãng phí, một cảm biến quang nhận diện chi tiết nạp được lắp ở cửa vào. Nếu không có phôi, máy tự động ngắt dòng bi. Để máy chạy mượt, thiết bị điều khiển thường dùng biến tần của Đài Loan hoặc BEST.

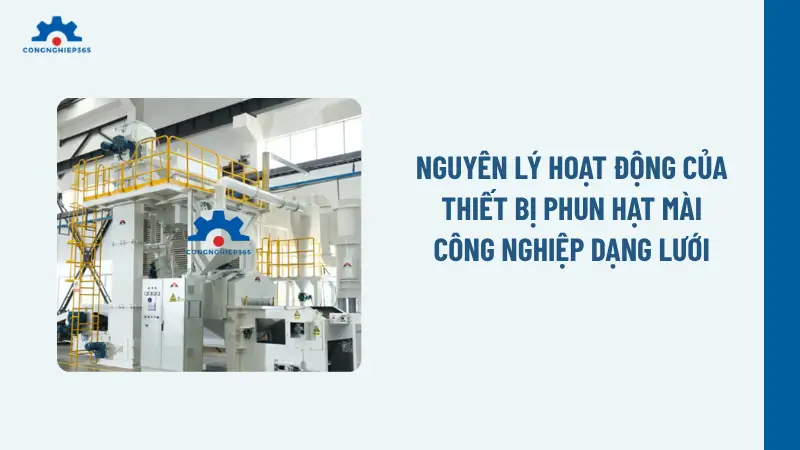

Nguyên lý hoạt động của thiết bị phun hạt mài công nghiệp dạng lưới

Bạn muốn biết cách cỗ máy này biến một thanh sắt hoen rỉ thành một tác phẩm sáng bóng? Hãy cùng Công Nghiệp 365 điểm qua quy trình chuẩn.

Đầu tiên, công nhân xếp các sản phẩm, ví dụ như nhíp xe ô tô, lên mặt băng tải lưới. Ngay lập tức, cảm biến ánh sáng quét qua. Tín hiệu truyền về PLC. Máy khởi động hệ thống hút bụi và gầu nâng trước. Sau đó, băng tải từ từ cuộn vào trong.

Khi sản phẩm tiến vào vùng hỏa lực, cửa van bi mở ra. Tua-bin quay ở tốc độ hàng ngàn vòng/phút. Hàng triệu hạt thép trút xuống. Các thiết bị làm sạch bề mặt sản phẩm một cách đồng đều từ trên xuống dưới. Quá trình làm sạch sử dụng phương pháp phân loại bằng gió để loại bỏ ngay lập tức mạt sắt và xỉ hàn lơ lửng.

Cuối cùng, phôi di chuyển ra ngoài cửa dỡ. Lúc này, thiết bị phun hạt mài công nghiệp đã hoàn thành xuất sắc nhiệm vụ. Bề mặt kim loại sạch bong, tạo ra độ nhám lý tưởng. Mọi thứ diễn ra nhịp nhàng, không bụi bặm, không tiếng ồn chói tai lọt ra ngoài. Sự kết hợp nhịp nhàng này giải thích vì sao việc đầu tư máy phun bi tăng năng suất sản xuất cho xưởng của bạn một cách đáng kinh ngạc.

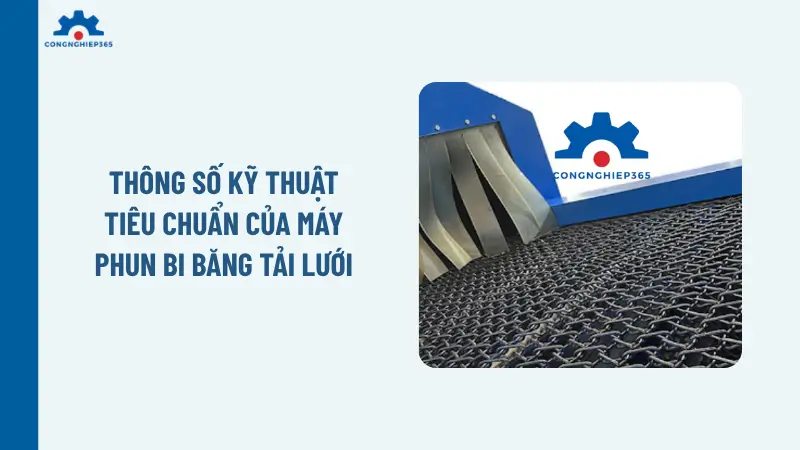

Thông số kỹ thuật tiêu chuẩn của máy phun bi băng tải lưới

Công Nghiệp 365 luôn khuyên khách hàng của mình là không nên mua máy chỉ vì cảm tính. Bạn phải nhìn vào thông số kỹ thuật. Dưới đây là những số liệu bạn cần nắm vững trước khi chốt phương án đầu tư.

Tốc độ băng tải và khả năng chịu tải

Bạn muốn máy chạy nhanh hay chậm? Băng tải có tốc độ điều chỉnh từ 0.5 đến 4 m/phút. Tùy thuộc vào độ bám bẩn của phôi, bạn chỉnh biến tần cho phù hợp. Về sức chịu đựng, máy phun bi có tải trọng băng tải ≤ 100kg trên mỗi mét vuông lưới. Ví dụ, bạn hoàn toàn có thể rải kín mặt lưới bằng hàng trăm chiếc cờ lê, mỏ lết mà máy vẫn vận hành êm ái.

Công suất động cơ và lưu lượng gió hút

Công suất quyết định sức mạnh. Động cơ tua-bin càng lớn, lực văng càng mạnh. Đi kèm với nó, hệ thống xử lý bụi phải tương xứng. Hệ thống hút bụi cần có lưu lượng gió ≤ 6000 m³/h để đảm bảo buồng phun luôn trong trạng thái chân không tương đối, bụi không trào ngược ra cửa nạp liệu.

Kích thước giới hạn của phôi và loại hạt mài sử dụng

Mỗi máy có một khung cửa nạp với chiều rộng và chiều cao cố định (ví dụ 1000mm x 300mm). Bạn chỉ có thể xử lý các chi tiết nhỏ hơn kích thước này. Về “đạn dược”, vật liệu mài mòn sử dụng chủng loại là bi thép, bi gang hoặc các loại hạt oxit nhôm. Kích cỡ hạt mài càng to thì lực đập càng lớn, tạo ra vết rỗ sâu. Hạt càng nhỏ thì bề mặt càng mịn màng.

Ưu điểm của dây chuyền xử lý rỉ sét tự động dạng lưới so với các phương pháp khác

Trên thị trường có rất nhiều phương pháp làm sạch. Nhưng tại sao băng tải lưới lại đắt giá? phun bi băng tải lưới sẽ làm một phép so sánh nhỏ sau đây:

• So với phun hóa chất axit: Không sinh ra nước thải độc hại. Bề mặt không bị ngậm axit gây rỉ sét ngược.
• So với máy phun cát thủ công: Giải phóng 100% sức người. Công nhân không phải mặc đồ bảo hộ ngột ngạt đứng xịt từng góc cạnh.
• So với máy phun cát băng tải liên tục: Hạt bi thép nặng hơn, truyền động năng tốt hơn cát. Bi thép vỡ rất ít nên tái sử dụng được nhiều lần, tiết kiệm vật tư tiêu hao cực tốt.
• Tính an toàn cho sản phẩm: Đây là yếu tố sống còn. Sản phẩm không bị lật nhào, không trầy xước lẫn nhau trong suốt quá trình chạy qua buồng phun.

Việc đầu tư máy phun bi tự động băng tải lưới không phải là một khoản chi phí, đó là một bước nâng cấp chiến lược giúp chuẩn hóa chất lượng bề mặt, đáp ứng những tiêu chuẩn xuất khẩu khắt khe nhất của thị trường quốc tế.

Ứng dụng của máy phun bi băng tải lưới trong sản xuất công nghiệp

Không phải ngẫu nhiên mà các tập đoàn cơ khí lớn đều săn đón dòng máy này. Chúng mang lại những giá trị hiện hữu, có thể đo đếm bằng tiền bạc và thời gian.

Thiết bị khử ba via linh kiện mỏng và phôi đúc dễ vỡ

Bạn thử ném một mẻ linh kiện nhôm đúc vỏ mỏng vào máy dạng thùng lồng quay xem sao. Chúng sẽ va đập vào nhau và méo mó ngay lập tức. Nhưng với băng tải lưới, linh kiện nằm yên một chỗ tĩnh tại. Các thiết bị khử ba via linh kiện mỏng này nhẹ nhàng bóc tách đi những rìa kim loại thừa sau quá trình đột dập cắt laser. Đây là vị cứu tinh của ngành sản xuất phôi đúc dễ vỡ.

Công nghệ đánh bóng tạo nhám bề mặt trước khi sơn mạ

Sơn bong tróc là thảm họa. Bạn sơn lên một bề mặt trơn tuột, lớp sơn sẽ nhanh chóng rộp lên sau vài tháng. Tuy nhiên, công nghệ đánh bóng tạo nhám cơ khí sẽ thay đổi điều đó. Máy văng bi thép làm sạch phôi đúc gõ lên bề mặt kim loại hàng triệu vi lỗ siêu nhỏ. Những vi lỗ này trở thành chân bám vững chắc. Lớp sơn tĩnh điện hoặc lớp mạ PVD sẽ len lỏi, bám chặt vào kim loại.

Xử lý phụ tùng cơ khí, kết cấu thép và linh kiện ô tô, xe máy

Bước vào nhà máy sản xuất xe máy, bạn sẽ thấy dây chuyền xử lý rỉ sét tự động hoạt động ngày đêm. Từ vành đúc, khung xe, càng xe, bánh răng cho đến vỏ động cơ. Tất cả đều phải đi qua băng tải lưới. Ngay cả những cặn bã sinh ra từ nhiệt luyện cũng bị bóc sạch sẽ, trả lại bề mặt kim loại nguyên bản sáng bóng chuẩn bị cho khâu lắp ráp cuối cùng.

Quy trình vận hành máy phun bi băng tải lưới

Để hệ thống làm sạch bề mặt kim loại tự động vận hành trơn tru và đạt năng suất cao nhất, mình luôn áp dụng quy trình chuẩn 5 bước sau:

1. Kiểm tra máy trước khi vận hành: Rà soát toàn bộ buồng phun bi, vách lót hợp kim và băng tải lưới thép Mangan Mn13 để đảm bảo không có dị vật. Khởi động thử hệ thống hút bụi, quạt hút ly tâm và kiểm tra màn hình cảm ứng Siemens trên tủ điện PLC để đảm bảo thông số an toàn.
2. Nạp và kiểm tra hạt bi: Đổ vật liệu mài mòn (bi thép, bi gang hoặc hạt oxit nhôm) vào phễu chứa. Hạt mài phải khô ráo, đúng kích cỡ để hệ thống thu hồi và cụm phân ly bi bụi hoạt động trơn tru, không gây tắc vòi phun.
3. Cài đặt tốc độ băng tải: Sử dụng biến tần để thiết lập tốc độ băng tải từ 0.5 đến 4 m/phút. Phôi bám rỉ sét nặng cần tốc độ chậm. Ngược lại, linh kiện mỏng chỉ cần chạy nhanh để tối ưu thời gian.
4. Điều chỉnh thời gian và cường độ phun: Cài đặt lưu lượng bi và công suất động cơ tua-bin (từ 7.5 kW đến 22 kW). Lực văng lốc xoáy phải tương thích với độ cứng của phôi, đảm bảo làm sạch triệt để mà không làm móp méo linh kiện kim loại mỏng manh.
5. Kiểm tra chất lượng sản phẩm sau phun: Nghiệm thu mẻ hàng đầu tiên tại cửa dỡ. Bề mặt kim loại phải sạch xỉ than, bavia và đạt độ nhám lý tưởng. Nếu chưa đạt, bạn chỉ cần tinh chỉnh lại tốc độ băng tải hoặc cường độ tua-bin trên tủ điều khiển.

Những câu hỏi thường gặp về máy phun bi băng tải lưới

Trong quá trình tư vấn thiết bị cho các xưởng cơ khí, mình thường xuyên nhận được những thắc mắc về công năng và chi phí vận hành. Dưới đây là giải đáp ngắn gọn cho những câu hỏi phổ biến nhất giúp bạn hiểu rõ hơn về hệ thống này.

1. Máy phun bi băng tải lưới dùng để làm gì?

Thiết bị này chuyên dùng để làm sạch bề mặt kim loại, loại bỏ rỉ sét, xỉ hàn và tạo độ nhám đồng đều. Đây là công nghệ đánh bóng tạo nhám cơ khí hoàn hảo, đồng thời đóng vai trò như một thiết bị khử ba via linh kiện mỏng, phôi đúc dễ vỡ trước bước sơn mạ mà không làm móp méo sản phẩm.

2. Máy phun bi băng tải lưới có thể xử lý sản phẩm kích thước lớn không?

Khả năng xử lý phụ thuộc vào kích thước cửa nạp (ví dụ: 1062x300mm) và tải trọng băng tải (≤ 100 kg). Cỗ máy này tối ưu nhất cho các mẻ hàng có kích thước vừa và nhỏ nhưng yêu cầu sản lượng lớn. Với kết cấu thép khổng lồ, xưởng sẽ cần chuyển sang các buồng phun bi chuyên dụng lớn hơn.

3. Máy sử dụng loại bi nào?

Hệ thống sử dụng đa dạng các loại hạt mài kim loại như bi thép, bi gang hoặc hạt oxit nhôm. Nhờ có cụm phân ly bi bụi phân loại bằng gió, máy sẽ liên tục lọc bỏ tạp chất, giữ lại những hạt mài hợp lệ để tuần hoàn tái sử dụng.

4. Máy phun bi có tiêu hao nhiều điện không?

Mức tiêu thụ điện phụ thuộc vào cấu hình cụ thể, đặc biệt là số lượng động cơ tua-bin (công suất từ 7.5 kW đến 22 kW mỗi đầu phun). Thiết bị dùng điện áp AC 380V ba pha. Việc tích hợp tủ điện PLC và biến tần Siemens giúp hệ thống vận hành cực kỳ ổn định, tiết kiệm tối đa điện năng lãng phí.

5. Băng tải lưới có dễ bị mài mòn không?

Không dễ hỏng. Trái tim của quá trình vận chuyển là băng tải lưới thép Mangan Mn13. Vật liệu này chịu lực, chịu nhiệt và chống mài mòn cực tốt. Nếu bạn tuân thủ đúng tải trọng và không để dị vật kẹt vào mắt lưới, tuổi thọ của băng tải có thể kéo dài rất nhiều năm.

Kết luận

Lựa chọn và đầu tư máy phun bi băng tải lưới chính là bước đi chiến lược giúp doanh nghiệp tối ưu hóa quy trình xử lý bề mặt kim loại, từ làm sạch, khử bavia đến tạo nhám đồng đều. Sự kết hợp hoàn hảo giữa độ bền của băng tải thép Mangan Mn13, hiệu suất mạnh mẽ từ tua-bin văng bi và hệ thống điều khiển PLC thông minh không chỉ giải phóng sức lao động mà còn đảm bảo chất lượng sản phẩm chuẩn xác, đồng nhất.
