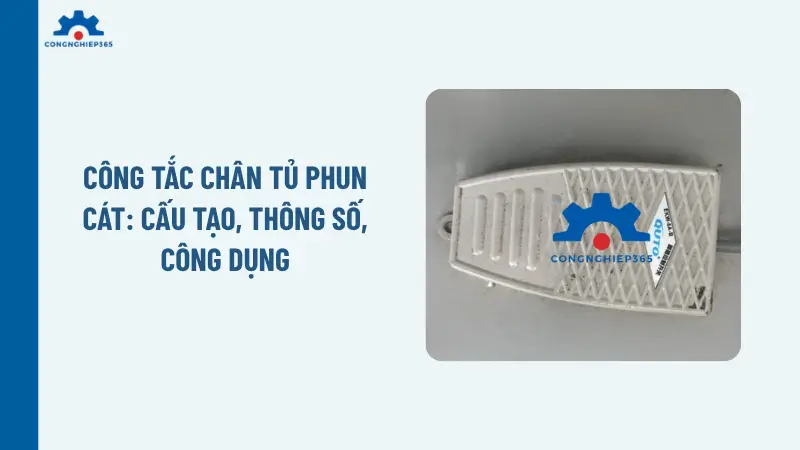

Công tắc chân tủ phun cát: Cấu tạo, thông số, công dụng

Công tắc chân tủ phun cát là phụ kiện hỗ trợ điều khiển hoạt động phun bằng bàn đạp, giúp thao tác thuận tiện và linh hoạt hơn trong quá trình xử lý bề mặt. Tìm hiểu cấu tạo, thông số kỹ thuật, công dụng, cách sử dụng và lựa chọn công tắc chân tủ phun cát phù hợp tại Công Nghiệp 365.

Cấu tạo và nguyên lý hoạt động của công tắc chân tủ phun cát

Khi bước vào xưởng gia công, Công Nghiệp 365 luôn dặn dò anh em rằng công tắc chân hay bàn đạp là phụ kiện tủ phun cát không thể thiếu. Nó giống như nhịp tim điều phối toàn bộ hệ thống khí nén. Cấu trúc của thiết bị điều khiển máy phun cát này được thiết kế để chịu đựng môi trường làm việc khắc nghiệt nhất.

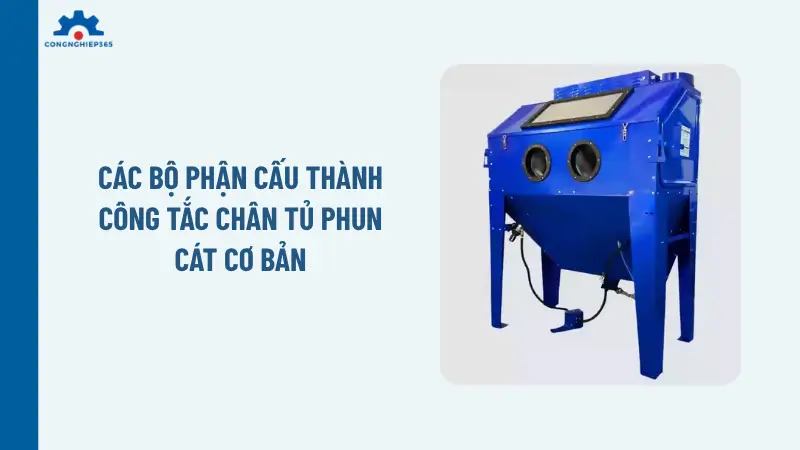

Các bộ phận cấu thành công tắc chân tủ phun cát

Để một chiếc công tắc chân tủ phun cát hoạt động bền bỉ, nhà sản xuất phải ghép nối nhiều linh kiện cơ khí và điện tử chuẩn xác. Cụ thể, cấu tạo bao gồm:

• Vỏ ngoài chịu lực: Vỏ ngoài có chất liệu là hợp kim nhôm đúc nguyên khối. Vật liệu này giúp bàn đạp chống chịu va đập cực tốt. Công Nghiệp 365 cực kỳ thích thiết kế phần vỏ kim loại vì nó mang lại sự đầm chắc, vỏ ngoài có khả năng chịu lực trên 100J, không bị móp méo khi vô tình làm rơi vật nặng lên.
• Công tắc điện bên trong (Microswitch): Đây là “bộ não” của hệ thống. Microswitch truyền tín hiệu điện một cách chớp nhoáng. Khi bạn đạp chân, công tắc điện kích hoạt van từ ngay lập tức.
• Lò xo hồi vị: Chi tiết cơ học này tuy nhỏ nhưng gánh vác trọng trách lớn. Lò xo đưa về vị trí ban đầu cho phần bàn đạp. Nhờ đó, thao tác ngắt dòng diễn ra dứt khoát.
• Hệ thống kết nối: Bao gồm cáp điện kết nối hệ thống điều khiển và đường ống nối. Chúng được bọc một lớp vỏ cao su dày để chống mài mòn.
• Tấm khóa bàn đạp: Bộ phận này được làm nhám bề mặt. Tấm khóa hỗ trợ bàn chân bám chặt, không bị trượt dù giày bảo hộ của bạn dính đầy dầu mỡ. Chiều dài công tắc chân đạt 110mm và chiều cao công tắc chân là 40mm, kích thước vừa vặn cho mọi cỡ chân của người thợ Việt Nam.

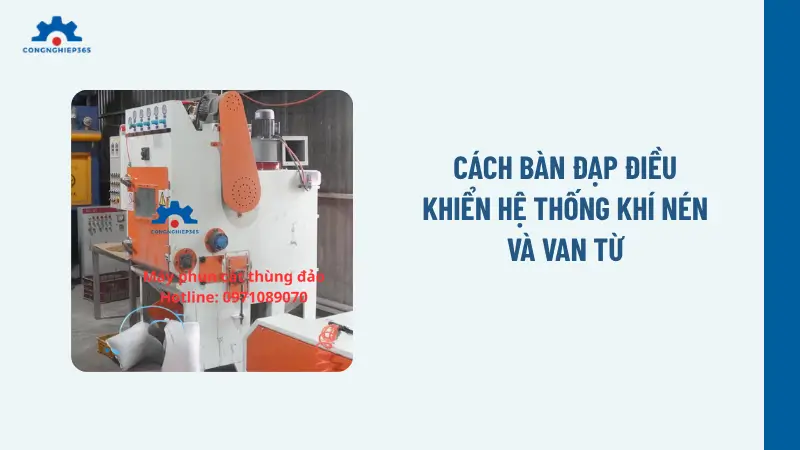

Cách bàn đạp điều khiển hệ thống khí nén và van từ

Nguyên lý làm việc của công tắc đạp chân khí nén vô cùng tuyến tính và trực quan. Người vận hành sử dụng bàn đạp bằng một thao tác nhấn nhẹ nhàng. Lực từ bàn chân sẽ nén lò xo hồi vị xuống. Ngay lúc này, mạch điện đóng lại.

Dòng tín hiệu chạy qua dây cáp. Tiếp theo, van từ cấp khí nén từ máy nén trung tâm. Khí nén tạo ra áp lực phun đẩy lượng hạt mài khổng lồ đi qua ống dẫn và thoát ra tại đầu súng. Khí nén đẩy hạt mài đập mạnh vào bề mặt kim loại, đánh bay rỉ sét và lớp sơn cũ. Tủ phun cát tiêu thụ hạt mài liên tục trong suốt thời gian bạn giữ chân trên bàn đạp.

Điều tuyệt vời nhất nằm ở cơ chế an toàn. Khi có sự cố, bạn chỉ cần nhấc chân. Bàn đạp ngắt dòng phun ngay tắp lự. Lò xo đàn hồi đẩy tấm khóa lên. Van điện từ đóng lại. Quá trình phun dừng hẳn, đảm bảo an toàn tuyệt đối.

Bảng thông số kỹ thuật chuẩn của công tắc chân tủ phun cát

Trong quá trình tư vấn thiết bị cho các nhà máy, Công Nghiệp 365 luôn yêu cầu kỹ thuật viên đọc kỹ thông số trước khi lắp đặt. Thông số kỹ thuật không phải là những con số vô tri. Chúng phản ánh trực tiếp năng lực và giới hạn của phụ tùng máy bắn cát. Dưới đây là các chỉ số cốt lõi bạn cần nắm rõ:

Thông số	Chi tiết
Chiều dài	110 mm
Chiều cao	40 mm
Chất liệu vỏ ngoài	Hợp kim nhôm cao cấp
Màu sắc bàn đạp	Xám, đen
Độ bền cơ cấu cơ khí	Lên đến 10 triệu lần đóng/mở
Độ bền công tắc điện	Lên đến 5 triệu lần kích hoạt
Điện áp hoạt động	AC 250V; có thể sử dụng trong hệ thống 220V hoặc 380V tùy thiết kế mạch
Dòng điện tối đa	15A
Cấp bảo vệ	IP54
Khả năng chịu lực vỏ ngoài	Trên 100J

Công dụng của công tắc chân tủ phun cát trong quá trình xử lý bề mặt

Việc ứng dụng bàn đạp điều khiển van từ vào dây chuyền làm sạch bề mặt không chỉ là một sự nâng cấp, mà là một yêu cầu bắt buộc để tối ưu hóa nguồn lực. Công Nghiệp 365 đã quan sát rất nhiều thợ cơ khí lành nghề, và sự khác biệt về năng suất khi dùng bàn đạp chân là vô cùng rõ rệt. Cụ thể:

Nâng cao hiệu suất làm việc cho người vận hành

Trước hết, bàn đạp giúp rảnh tay người thợ. Khi không phải dùng ngón tay bóp cò súng phun cát liên tục, người thợ có thể dùng cả hai tay để kẹp giữ vật tư, xoay lật các chi tiết cơ khí phức tạp một cách linh hoạt. Sự phân bổ lực hợp lý này giúp giảm thiểu tình trạng căng cơ tay, suy giảm thể lực trong các ca làm việc kéo dài.

Đồng thời, bàn đạp chân tiết kiệm thời gian thao tác. Bạn không cần phải với tay tìm công tắc trên bảng điều khiển. Thao tác chân diễn ra hoàn toàn theo phản xạ tự nhiên. Điều này trực tiếp làm giảm độ trễ giữa các nhịp phun, gia tăng sản lượng làm sạch bề mặt kim loại mỗi ngày. Thật sự, việc nhịp nhàng điều tiết khí nén sẽ tối ưu hóa chi phí vật tư, tránh lãng phí hạt mài không cần thiết.

Đảm bảo an toàn lao động trong môi trường công nghiệp

Môi trường tủ phun cát luôn tiềm ẩn rủi ro về áp lực khí. Công tắc chân nâng cao an toàn lao động một cách triệt để. Như đã phân tích ở trên, cơ chế phản hồi bằng lò xo biến bàn đạp thành một nút dừng khẩn cấp “vô hình”. Nếu người thợ giật mình, trượt ngã hoặc gặp vấn đề sức khỏe, chân họ sẽ tự động rời khỏi bàn đạp. Hệ thống sẽ lập tức khóa van khí.

Đối với quan điểm cá nhân, Công Nghiệp 365 có thái độ trung lập với các loại súng phun có khóa cò tự động. Dù chúng tiện lợi ở một vài trường hợp chuyên biệt, nhưng về mặt an toàn tuyệt đối, việc công tắc chân điều khiển tủ phun cát từ xa vẫn luôn mang lại sự an tâm tuyệt đối hơn hẳn.

Hướng dẫn sử dụng công tắc chân tủ phun cát đúng chuẩn

Dù mua được sản phẩm xịn, nhưng lắp đặt sai cách thì thiết bị cũng sớm báo lỗi. Dưới đây là quy trình kết nối và hướng dẫn cách sử dụng công tắc chân tủ phun cát chuẩn kỹ thuật mà đội ngũ lắp đặt của Công Nghiệp 365 thường áp dụng.

1. Xác định vị trí đấu nối: Tìm tủ điện trung tâm của máy phun cát. Ngắt toàn bộ nguồn điện trước khi thao tác.
2. Đấu nối cáp điện kết nối hệ thống điều khiển: Luồn cáp tín hiệu của bàn đạp qua ống gen ruột gà để chống chuột cắn hoặc xe đẩy chèn qua. Kết nối hai đầu dây tín hiệu vào rơ-le trung gian hoặc chân điều khiển của van điện từ.
3. Kiểm tra dải điện áp: Đảm bảo nguồn điện cấp cho mạch điều khiển tương thích với thông số tải 15A và điện áp AC 250V của công tắc.
4. Chỉnh vị trí đặt chân: Đặt công tắc chân chống bụi IP54 ở vị trí vuông góc với hướng đứng của người thợ. Đảm bảo góc gập của cổ chân không vượt quá 30 độ để duy trì tư thế thoải mái nhất.

Sau khi đấu nối, hãy chạy thử nghiệm bằng cách nhấn thả chân 3-5 lần mà chưa mở van cát. Nghe tiếng lách cách sắc nét của microswitch và tiếng đóng/mở van từ là bạn đã đấu nối thành công. Nhớ định kỳ xịt khí nén làm sạch khe hở quanh tấm khóa để tránh cát lọt vào gây kẹt lò xo nhé.

Các lỗi thường gặp ở công tắc chân tủ phun cát

Dù công tắc chân tủ phun cát được thiết kế bền bỉ đến đâu, môi trường làm việc khắc nghiệt với cường độ cao vẫn sẽ gây ra những hao mòn nhất định. Trong quá trình thực chiến tại các xưởng cơ khí, Công Nghiệp 365 đã tổng hợp lại những sự cố hỏng hóc phổ biến nhất. Dưới đây là các lỗi thường gặp giúp bạn nhanh chóng “bắt bệnh” và bảo trì thiết bị kịp thời để dây chuyền không bị gián đoạn.

• Nhấn bàn đạp nhưng súng phun không hoạt động: Do đứt dây cáp, hỏng công tắc vi mô (microswitch) hoặc lỗi van điện từ. Cần kiểm tra thông mạch và thay thế linh kiện hỏng.
• Công tắc chân bị chập chờn: Do lỏng tiếp điểm hoặc bụi cát xâm nhập vào mạch điện. Chỉ cần tháo vỏ ngoài, xịt khí nén làm sạch và siết chặt các đầu nối.
• Công tắc không tự ngắt khi nhả chân: Do lò xo hồi vị bị gãy, rỉ sét hoặc kẹt cứng bởi mạt cát. Cần tháo vệ sinh ngay và thay lò xo mới để đảm bảo tính năng ngắt khẩn cấp.
• Bàn đạp bị kẹt hoặc khó nhấn: Do khớp xoay cơ khí khô mỡ hoặc có dị vật, phôi thép chèn vào khe hở. Cần gắp dị vật ra và tra mỡ chịu nhiệt vào trục xoay.
• Dây điện bị đứt hoặc lỏng đầu nối: Do tác động vật lý bên ngoài (xe đẩy cán qua, chuột cắn). Cần đấu nối lại chắc chắn và luồn cáp vào ống gen ruột gà để bảo vệ.
• Tiếp điểm bị oxy hóa hoặc cháy: Do môi trường làm việc ẩm ướt hoặc quá tải dòng điện. Giải pháp duy nhất là thay mới cụm công tắc vi mô (microswitch).

Kinh nghiệm chọn mua công tắc chân tủ phun cát chất lượng

Để chọn được một chiếc công tắc chân bền bỉ, hoạt động ổn định và tương thích tốt với tủ phun cát của xưởng, bạn cần lưu ý những kinh nghiệm thực tế sau đây từ đội ngũ kỹ thuật của Công Nghiệp 365:

• Ưu tiên vỏ kim loại đúc nguyên khối: Hãy tránh xa các dòng bàn đạp làm bằng nhựa kém chất lượng vì chúng rất dễ giòn vỡ dưới lực đạp mạnh hoặc khi bị vật nặng va đập trong xưởng cơ khí. Vỏ hợp kim nhôm hoặc gang đúc sẽ bảo vệ linh kiện bên trong an toàn tuyệt đối.
• Kiểm tra kỹ chỉ số chống bụi (IP): Môi trường phun cát luôn có lượng bụi mịn và hạt mài bay lơ lửng. Do đó, bạn bắt buộc phải chọn loại có cấp bảo vệ từ IP54 trở lên để ngăn cát lọt vào kẹt lò xo và tiếp điểm điện.
• Độ nhạy và hành trình của bàn đạp: Một công tắc chân chất lượng tốt phải mang lại cảm giác nhấn đầm chắc, hành trình vừa phải (không quá nông gây cấn chân, cũng không quá sâu gây mỏi) và tiếng kêu “tách” dứt khoát của microswitch bên trong.
• Chọn đơn vị cung cấp phụ kiện chính hãng: Thay vì mua các loại bàn đạp trôi nổi không rõ nguồn gốc, hãy tìm đến các nhà phân phối uy tín như Công Nghiệp 365. Bạn sẽ được tư vấn chuẩn dòng điện áp, nhận chính sách bảo hành rõ ràng và dễ dàng tìm kiếm linh kiện thay thế khi cần thiết.

Câu hỏi thường gặp (FAQs) về công tắc chân tủ phun cát

Trong quá trình cung cấp và hỗ trợ kỹ thuật cho nhiều xưởng cơ khí, đội ngũ kỹ thuật của Công Nghiệp 365 nhận được rất nhiều thắc mắc từ anh em thợ vận hành. Dưới đây là giải đáp chi tiết cho những câu hỏi phổ biến nhất:

1. Công tắc chân có thể lắp cho máy phun cát cầm tay ngoài trời không?

Hoàn toàn có thể. Tuy nhiên, thiết kế mặc định của nó phù hợp nhất với các hệ thống tủ phun tuần hoàn cố định. Nếu dùng ngoài trời, bạn cần nâng cấp hệ thống bọc cáp để chống đứt gãy.

2. Tại sao bàn đạp phun cát bị kẹt không nảy lên?

Nguyên nhân chủ yếu do hạt cát siêu mịn lọt vào khe hở của tấm khóa hoặc lò xo hồi vị bị rỉ sét. Bạn chỉ cần tháo ốc vặn, xịt sạch bụi bẩn và tra thêm một lớp mỡ chịu nhiệt là thiết bị sẽ mượt mà trở lại.

3. Tuổi thọ 10 triệu lần đóng mở tương đương bao nhiêu năm sử dụng?

Nếu tính trung bình một ngày người thợ thao tác nhấp nhả 2000 lần, thì hệ thống cơ khí của thiết bị có thể bền bỉ phục vụ bạn liên tục trong hơn 13 năm.

4. Có thể tự đấu công tắc chân vào tủ phun cát không?

Được, nếu bạn có kiến thức cơ bản về điện. Bạn chỉ cần đấu cáp tín hiệu của bàn đạp vào chân điều khiển van điện từ hoặc rơ-le trung gian. Lưu ý luôn ngắt toàn bộ nguồn điện trước khi thao tác để đảm bảo an toàn.

5. Công tắc chân có dùng để điều khiển van khí nén không?

Đúng vậy. Bản chất của công tắc chân là truyền tín hiệu điện để đóng hoặc mở van điện từ. Chính chiếc van từ này sẽ làm nhiệm vụ điều khiển trực tiếp luồng khí nén đi vào súng phun.

6. Công tắc chân khác bàn đạp điều khiển khí nén như thế nào?

Thực chất, đây chỉ là hai tên gọi khác nhau của cùng một thiết bị. “Công tắc chân” là thuật ngữ kỹ thuật nhấn mạnh vào nguyên lý đóng/ngắt mạch điện. Trong khi đó, “bàn đạp” là cách gọi quen thuộc của thợ cơ khí dựa trên thao tác nhấn chân thực tế.

Kết luận

Một chiếc công tắc chân tủ phun cát tuy chỉ là một linh kiện nhỏ bé trong hệ thống xử lý bề mặt, nhưng lại đóng vai trò quyết định đến năng suất, sự thoải mái của người thợ và độ an toàn của toàn bộ dây chuyền sản xuất. Đầu tư một chiếc bàn đạp chất lượng cao, bền bỉ chính là cách đơn giản nhất để tối ưu hóa hiệu quả công việc và hạn chế tối đa các sự cố gián đoạn không đáng có.

Nếu xưởng cơ khí của bạn đang cần nâng cấp phụ kiện, thay mới bàn đạp điều khiển hoặc cần tư vấn giải pháp toàn diện về thiết bị phun cát, đừng ngần ngại liên hệ ngay với Công Nghiệp 365 để được hỗ trợ nhé!
