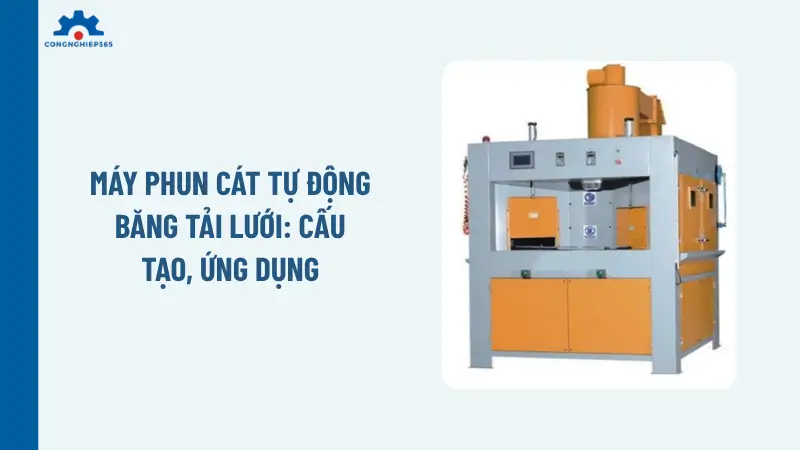

Máy phun cát tự động băng tải lưới: Cấu tạo, ứng dụng

Máy phun cát tự động băng tải lưới hỗ trợ làm sạch, tẩy gỉ và tạo nhám bề mặt theo quy trình vận hành liên tục, phù hợp với nhiều nhu cầu sản xuất công nghiệp. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý, ứng dụng và cách lựa chọn thiết bị phù hợp với sản phẩm gia công.

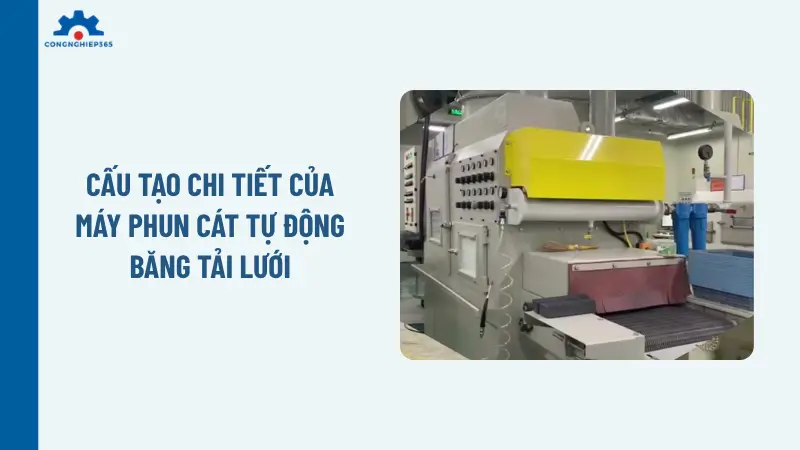

Cấu tạo chi tiết của máy phun cát tự động băng tải lưới

Công Nghiệp 365 luôn tin rằng, để vận hành tốt một chiếc máy, chúng ta phải hiểu rõ từng bộ phận cấu thành nên nó. Thực tế, máy phun cát băng tải lưới bao gồm buồng phun và nhiều cụm thiết bị phức tạp kết nối chặt chẽ với nhau. Thông số kỹ thuật:

Buồng làm việc	1500*1600*840 (mm)	Súng phun	10-12 Súng
Motor bụi	380V 50Hz 7.5kw	Tổng công suất	380V 50Hz 11.5KW
Motor lắc súng	380V 50Hz 0.4kw	Kích thước phôi	Ø350*250mm
Motor bàn xoay	380V 50Hz 1.5kw	Phương thức lọc bụi	Phin lọc
Motor bàn xoay nhỏ	380V 50Hz 0.75KW	Số lượng xử lý	Tổng 12 phôi，Xử lý 3 phôi 1 lần
Áp lực hơi	2-7kg/cm²Lưu lượng 8-12m³/min	Kích thước máy	3000*2500*2900mm

Buồng phun (Cabin) và vật liệu chống mài mòn

Đây là “trái tim” của toàn bộ hệ thống. Buồng phun chứa súng phun và là không gian khép kín nơi quá trình làm sạch diễn ra. Về thiết kế tiêu chuẩn, thông số kích thước của buồng phun thường là 1.5m x 2.0m x 2.5m, đủ rộng để tiếp nhận nhiều loại phôi khác nhau.

Điểm đặc biệt ở buồng phun này là lớp tôn hoặc vách ngăn lót bên trong. Chúng được làm từ vật liệu chống mài mòn cực tốt. Lớp bảo vệ này ngăn chặn sự phá hủy trực tiếp từ hạt mài văng ra, giúp kéo dài tuổi thọ cho máy.

Hệ thống băng tải lưới vận chuyển thiết bị cơ khí

Nếu buồng phun là trái tim, thì băng tải chính là đôi chân của hệ thống. Băng tải lưới vận chuyển sản phẩm cơ khí một cách liên tục và êm ái. Khi máy chạy, băng tải lưới di chuyển phôi kim loại chậm rãi qua khu vực xử lý.

Việc sử dụng vật liệu dạng lưới không chỉ giúp phôi không bị trầy xước do va đập mà còn cho phép hạt mài dễ dàng xuyên qua để rơi xuống đáy máy sau khi phun xong. Nhờ đó, hạt mài không bị ứ đọng lại trên bề mặt sản phẩm.

Cụm súng phun áp lực và máy nén khí

Trong hệ thống này, khí nén chính là năng lượng cung cấp cho súng phun. Hệ thống khí nén cung cấp áp lực cho súng phun hoạt động mạnh mẽ và ổn định. Thực tế, súng phun sử dụng hạt mài để thực hiện nhiệm vụ làm sạch. Các súng phun được bố trí đa góc độ để đảm bảo dòng hạt mài có thể bao phủ 100% diện tích bề mặt phôi.

Hệ thống thu hồi hạt mài và buồng lọc bụi mịn

Bụi bẩn là kẻ thù của môi trường nhà xưởng. Đó là lý do hệ thống lọc bụi bảo vệ môi trường làm việc đóng vai trò cực kỳ quan trọng. Công Nghiệp 365 thường tư vấn cho khách hàng rằng, chức năng chính của hệ thống lọc bụi là tách bụi mịn. Bên cạnh đó, hệ thống thu hồi gom cát thừa rơi xuống đáy buồng.

Sau đó, hệ thống phân ly tách bụi ra khỏi hạt mài, giữ lại những hạt còn chất lượng tốt để tiếp tục bơm ngược lên súng phun. Một quy trình hoàn toàn khép kín và tiết kiệm. Ở bước này, bộ lọc ngăn bụi mịn phát tán ra bên ngoài, giữ không khí nhà xưởng luôn trong lành.

Tủ điều khiển trung tâm và hệ thống tự động hóa

Để mọi thứ hoạt động nhịp nhàng, chúng ta cần một bộ não điều khiển. Tủ điều khiển kiểm soát băng tải lưới và toàn bộ quá trình phun. Thiết kế hiện đại giúp tủ điện tích hợp biến tần, cho phép người thợ dễ dàng tinh chỉnh tốc độ băng chuyền sao cho phù hợp nhất với từng kích cỡ hoặc độ bẩn của sản phẩm.

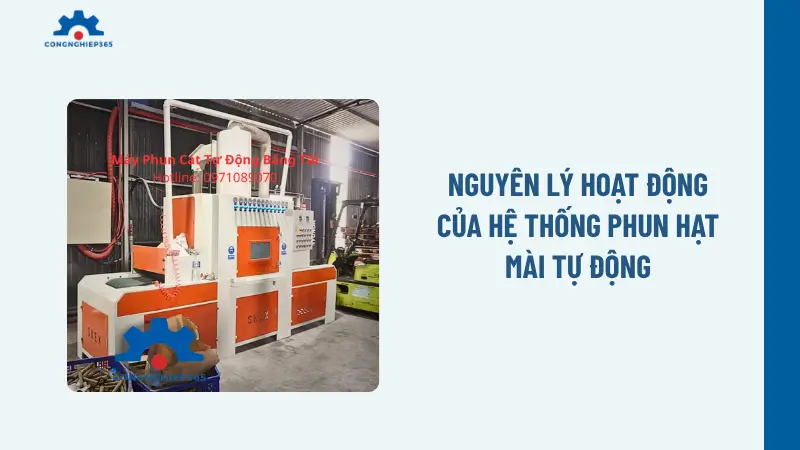

Nguyên lý hoạt động của hệ thống phun hạt mài tự động

Nguyên lý của máy khá đơn giản nhưng lại cực kỳ tối ưu. Sự đồng bộ giữa các cơ cấu cơ khí và khí nén tạo nên một máy làm sạch bề mặt kim loại hoàn hảo.

Quá trình nạp phôi và di chuyển qua băng tải lưới

Ban đầu, công nhân sẽ xếp sản phẩm lên đầu vào của băng tải. Khi máy khởi động, sản phẩm từ từ tiến vào vùng không gian kín của buồng phun. Khoảng cách xếp phôi rất quan trọng. Công Nghiệp 365 khuyên bạn nên để một khoảng trống vừa đủ để hạt mài có thể văng vào các mặt hông của sản phẩm.

Giai đoạn tác động của dòng hạt mài lên bề mặt sản phẩm

Khi phôi lọt vào tầm ngắm, cảm biến sẽ kích hoạt súng phun. Lúc này, súng phun bắn hạt nhôm oxit hoặc các loại hạt khác với vận tốc cực lớn. Hạt mài tác động lên bề mặt kim loại liên tục. Các hạt này đóng vai trò như hàng triệu lưỡi dao siêu nhỏ cạo sạch bề mặt. Trong đó, áp suất khí quyết định lực va đập của hạt. Nếu bạn chỉnh áp suất mạnh, hạt sẽ bắn với lực lớn, rất phù hợp để phá rỉ sét nặng.

Quy trình phân ly bụi, thu hồi và tái sử dụng hạt mài

Ngay sau khi hạt mài loại bỏ rỉ sét, chúng mang theo bụi bẩn rơi thẳng xuống lưới lọc phía dưới. Cơ cấu hút chân không hoặc trục vít sẽ đưa hỗn hợp này vào bộ phân ly. Bụi nhẹ sẽ bị quạt hút kéo sang màng lọc, còn hạt mài nặng và nguyên vẹn sẽ rơi xuống phễu chứa để tái sử dụng. Đây là chu trình lặp lại không ngừng nghỉ cho đến khi mẻ phôi cuối cùng đi ra ngoài.

Bảng giá tham khảo máy phun cát tự động băng tải lưới

Mức giá của máy phun cát băng tải lưới thường dao động tùy thuộc vào kích thước buồng phun, số lượng súng phun, công suất và các yêu cầu tùy chỉnh riêng của doanh nghiệp:

Phân khúc cấu hình	Quy mô & Công suất	Mức giá tham khảo (VNĐ)
Phân khúc tiêu chuẩn	Phù hợp xưởng quy mô vừa, số lượng súng phun vừa phải	120.000.000 – 250.000.000
Phân khúc công nghiệp	Công suất lớn, băng tải rộng, hệ thống thu hồi và lọc bụi tự động khép kín	250.000.000 – 500.000.000+
Dòng thiết kế theo yêu cầu	Tùy chỉnh riêng theo kích thước phôi đặc thù và dây chuyền nhà xưởng	Liên hệ trực tiếp để nhận báo giá chi tiết

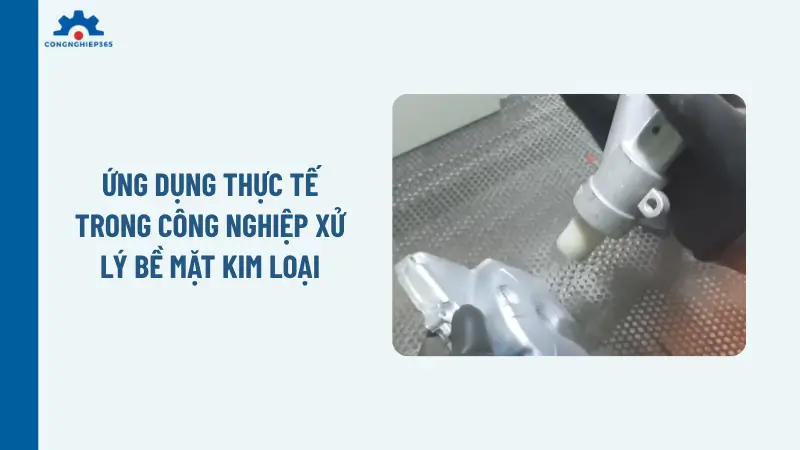

Ứng dụng thực tế trong công nghiệp xử lý bề mặt kim loại

Sự linh hoạt giúp thiết bị này có mặt ở khắp mọi nơi trong các xưởng cơ khí hiện đại.

Máy tẩy gỉ sét công nghiệp và đánh sạch bavia

Nhiều xưởng cơ khí đau đầu vì bavia sau khi dập hoặc cắt CNC. Máy này đóng vai trò như một thiết bị đánh sạch bavia vô cùng hiệu quả. Không chỉ vậy, với chức năng của một máy tẩy gỉ sét công nghiệp, nó dễ dàng đánh bay lớp oxit lâu ngày trên các tấm tôn, thép hộp hay chi tiết máy bị bỏ quên ngoài trời.

Dây chuyền tạo nhám, tiền xử lý trước sơn và mạ điện

Sơn sẽ bong tróc nếu bề mặt quá nhẵn. Sự thật là quá trình phun tạo độ nhám bề mặt lý tưởng cho phôi. Nó tạo ra các lỗ chân lông siêu nhỏ trên kim loại. Nhờ đó, khâu tiền xử lý tăng độ bám dính sơn và lớp mạ điện đáng kể. Doanh nghiệp thường ứng dụng máy vào dây chuyền tạo nhám bề mặt hoặc công nghệ tiền xử lý trước sơn để đảm bảo sản phẩm đầu ra đạt tiêu chuẩn xuất khẩu.

Làm sạch vật đúc, phôi dập vuốt và phụ tùng ô tô

Đúc kim loại luôn để lại cát đúc và xỉ hàn. Rất may mắn là máy phun cát phục vụ ngành đúc một cách xuất sắc. Bên cạnh đó, nó cũng là một máy xử lý phôi dập vuốt tinh xảo, không làm cong vênh các chi tiết mỏng. Các doanh nghiệp sản xuất phụ tùng xe máy, ô tô rất chuộng dòng máy này vì tốc độ làm sạch hàng loạt.

Đánh giá ưu điểm và hạn chế của máy phun cát tự động băng tải lưới

Mọi thiết bị đều có hai mặt của nó. Dưới góc độ của một người làm nghề lâu năm, Công Nghiệp 365 sẽ phân tích chân thực nhất cho bạn.

Tối ưu năng suất sản xuất và tiết kiệm chi phí nhân công

Hiệu quả là điều không thể bàn cãi. Thực tế chứng minh, mức giảm đối với chi phí nhân công có thể lên tới 30%. Thay vì cần 5-7 người thợ cặm cụi mài giũa, bạn chỉ cần 1 người xếp phôi và 1 người lấy phôi. Cùng với đó, mức tăng của năng suất sản xuất vượt ngưỡng 50%. Máy chạy liên tục không biết mệt mỏi, đáp ứng hoàn hảo các đơn hàng gấp.

Cải thiện môi trường làm việc và bảo vệ an toàn lao động

Công Nghiệp 365 từng bước vào nhiều xưởng làm sạch thủ công, bụi bay mù mịt rất ngột ngạt. Tuy nhiên, với hệ thống này, không gian xung quanh máy hoàn toàn trong sạch. Lọc bụi làm việc liên tục giúp thợ vận hành tránh được các bệnh về đường hô hấp, tạo tâm lý thoải mái và an tâm khi làm việc.

Những hạn chế về chi phí đầu tư và yêu cầu không gian lắp đặt

Điểm trừ lớn nhất của máy là giá thành. Việc đầu tư hệ thống đồng bộ đòi hỏi nguồn vốn ban đầu khá cao. Hơn nữa, bạn cần một mặt bằng xưởng tương đối rộng để lắp ráp buồng phun, hệ thống ống gió và đường ống khí nén phức tạp. Ngoài ra, máy không thực sự phù hợp với các phôi quá khổ, siêu nặng hoặc có hình thù quá kỳ dị.

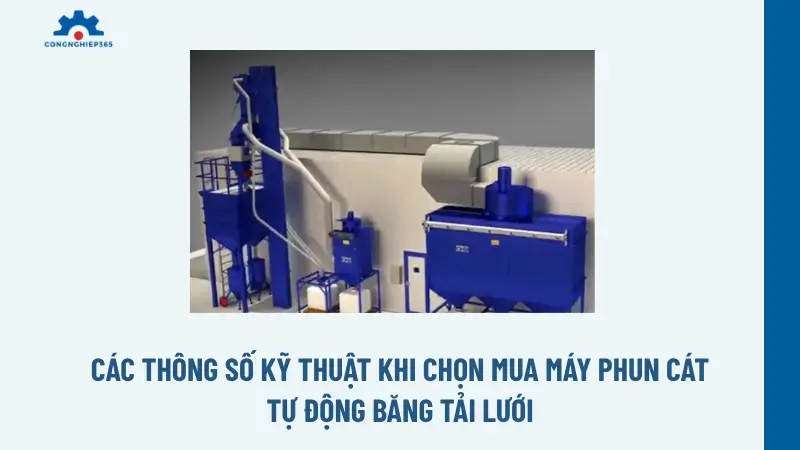

Các thông số kỹ thuật khi chọn mua máy phun cát tự động băng tải lưới

Để không lãng phí tiền bạc khi mua máy phun cát tự động băng tải, bạn cần đọc hiểu các thông số kỹ thuật.

Lựa chọn tốc độ băng tải và kích thước buồng phun phù hợp

Đầu tiên là bài toán công suất. Bạn phải quan tâm đến tốc độ băng tải của máy phun cát băng tải lưới, thông thường nó sẽ dao động từ 0.5 đến 2 m/phút. Tốc độ này có thể chỉnh được. Chậm thì sạch sâu, nhanh thì sản lượng lớn. Hãy kết hợp nó với kích thước sản phẩm để chọn cửa buồng phun vừa vặn nhất, tránh thất thoát khí và hạt mài.

Yêu cầu về áp suất làm việc và công suất hệ thống khí nén

Hệ thống khí nén là xương sống. Áp suất làm việc của hệ thống khí nén yêu cầu phải luôn đạt từ 5 đến 7 bar. Không được tụt áp. Để tải được dàn súng phun mạnh mẽ này, công suất của máy phun cát thường đòi hỏi từ 10 đến 50 HP. Đừng mua máy nếu bình nén khí ở xưởng của bạn quá yếu, bạn sẽ phải dừng máy liên tục.

Phân loại và chọn hạt mài theo chuẩn Sa 2.5

Hạt mài quyết định bề mặt. Vận tốc phun của hạt mài rơi vào khoảng 50 đến 120 m/s. Với tốc độ khủng khiếp này, nếu bạn dùng nhôm oxit, nó sẽ cắt rỉ sét cực nhanh. Nếu dùng hạt thép, nó sẽ đập nát xỉ hàn cứng đầu. Hạt thủy tinh thì phù hợp để tạo độ bóng mờ nhẹ nhàng. Dù chọn hạt nào, mục tiêu cuối cùng vẫn là đưa tiêu chuẩn độ sạch của bề mặt sản phẩm đạt mức Sa 2.5 – mức tiêu chuẩn vàng trước khi sơn công nghiệp.

So sánh máy phun cát băng tải lưới với các phương pháp xử lý khác

Sự đa dạng của các thiết bị làm sạch đôi khi khiến khách hàng bối rối. Công Nghiệp 365 sẽ giúp bạn phân định rõ ràng.

Tiêu chí	Máy phun cát băng tải lưới	Máy phun cát thủ công	Máy phun bi tự động	Buồng phun bi
Phương pháp phun	Khí nén đẩy hạt mài qua súng/vòi phun	Khí nén, người thợ điều khiển súng phun	Bánh công tác quay tốc độ cao hất bi vào sản phẩm	Thường sử dụng hệ thống phun bi hoặc thiết bị phun hạt tương ứng
Mức độ tự động hóa	Cao, có thể vận hành liên tục	Thấp, phụ thuộc người vận hành	Cao	Trung bình – cao tùy hệ thống
Năng suất	Cao, phù hợp sản xuất hàng loạt	Thấp – trung bình	Cao	Phụ thuộc phương thức cấp và xử lý sản phẩm
Độ đồng đều bề mặt	Cao khi thiết lập đúng tốc độ, góc và khoảng cách phun	Phụ thuộc tay nghề, dễ không đồng đều	Tương đối đồng đều	Phụ thuộc cách bố trí và thao tác phun
Xử lý liên tục	Có	Hạn chế	Có	Có thể có
Xử lý chi tiết phức tạp	Tốt, có thể bố trí nhiều góc phun	Tốt nhưng phụ thuộc kỹ thuật viên	Tốt với sản phẩm phù hợp	Tốt với sản phẩm có kích thước phù hợp
Loại hạt mài	Đa dạng: hạt thép, inox, nhôm oxit, thủy tinh… tùy máy	Đa dạng	Chủ yếu phù hợp với hạt có đặc tính đáp ứng hệ thống bánh văng	Thường sử dụng bi/hạt mài phù hợp thiết bị
Tính linh hoạt	Cao với sản phẩm có kích thước, hình dạng phù hợp băng tải	Rất cao	Phù hợp hơn với sản phẩm và quy trình đã tiêu chuẩn hóa	Phụ thuộc kích thước buồng
Khả năng tái sử dụng hạt mài	Có hệ thống thu hồi và phân ly	Có thể thu hồi tùy thiết bị	Có	Có tùy cấu hình

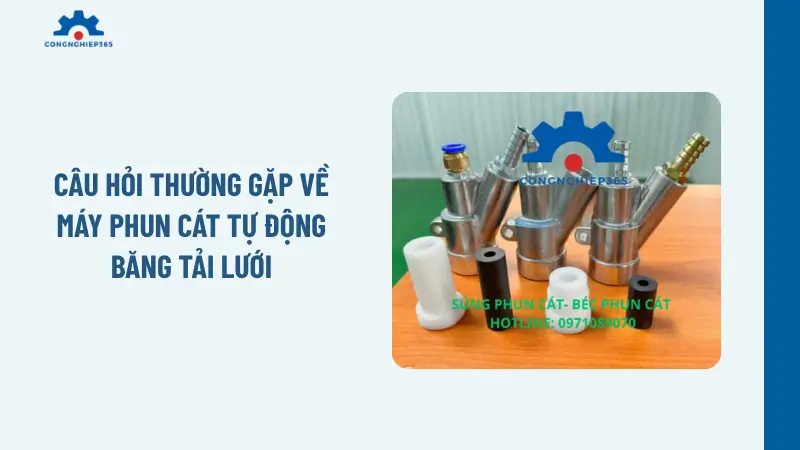

Câu hỏi thường gặp về máy phun cát tự động băng tải lưới

Tổng hợp những thắc mắc phổ biến nhất về máy phun cát tự động băng tải lưới giúp doanh nghiệp dễ dàng nắm bắt thông tin, tối ưu hiệu suất đầu tư và vận hành thiết bị hiệu quả.

1. Máy phun cát băng tải lưới xử lý được sản phẩm nào?

Máy thường phù hợp với chi tiết kim loại nhỏ và vừa, linh kiện cơ khí, vật đúc, phụ tùng và các sản phẩm có thể đặt ổn định trên băng tải.

2. Máy có tự động hoàn toàn không?

Mức độ tự động phụ thuộc cấu hình. Máy có thể tự động hóa công đoạn vận chuyển, phun, thu hồi hạt và hút bụi; hệ thống cấp liệu và nhận liệu có thể được bổ sung nếu doanh nghiệp có nhu cầu.

3. Có tái sử dụng hạt mài được không?

Có. Với hệ thống thu hồi và phân ly phù hợp, phần hạt mài còn đạt yêu cầu có thể được đưa trở lại chu trình phun.

4. Máy phun cát có tốn nhiều khí nén không?

Mức tiêu thụ phụ thuộc số lượng súng phun, đường kính vòi, áp suất và thời gian vận hành. Vì vậy cần tính toán hệ thống khí nén ngay từ giai đoạn thiết kế.

5. Máy phun cát băng tải lưới có phù hợp sản xuất số lượng lớn không?

Đây là một trong những ứng dụng chính của thiết bị. Băng tải cho phép đưa sản phẩm liên tục qua buồng phun, phù hợp với dây chuyền có sản lượng ổn định.

Kết luận

Đầu tư vào máy phun cát tự động băng tải lưới là bước chuyển mình chiến lược giúp các doanh nghiệp cơ khí và sản xuất công nghiệp tối ưu hóa năng suất, nâng cao chất lượng bề mặt sản phẩm đạt tiêu chuẩn kỹ thuật khắt khe.

Hy vọng rằng những thông tin chi tiết về cấu tạo, nguyên lý, ứng dụng cũng như bảng so sánh mà Công Nghiệp 365 chia sẻ trên đây đã cung cấp cho bạn cái nhìn toàn diện nhất. Nếu doanh nghiệp của bạn đang cần tư vấn giải pháp thiết bị xử lý bề mặt tối ưu và phù hợp nhất với quy mô sản xuất thực tế, hãy liên hệ ngay với chúng tôi để nhận được sự hỗ trợ chuyên sâu và nhanh chóng nhất!
