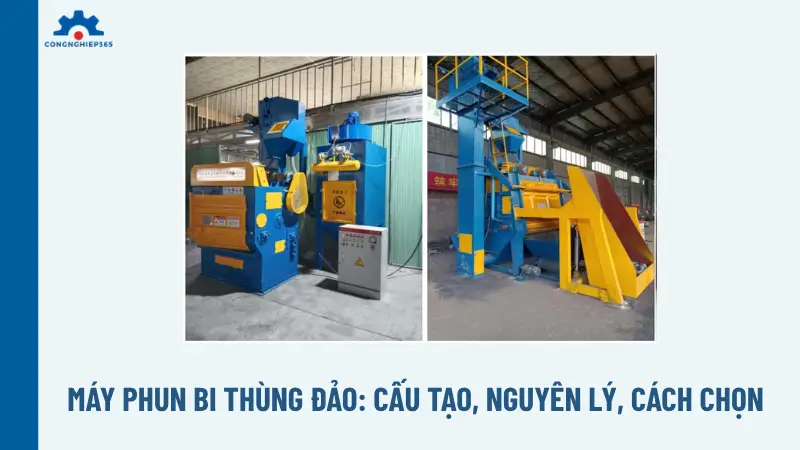

Máy phun bi thùng đảo: Cấu tạo, nguyên lý, cách chọn

Máy phun bi thùng đảo xử lý chi tiết theo mẻ, hỗ trợ làm sạch, tẩy gỉ, loại bỏ lớp oxit và tạo nhám bề mặt. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý đảo phôi, ứng dụng, cách vận hành và tiêu chí lựa chọn thiết bị phù hợp với vật liệu, kích thước cùng sản lượng gia công.

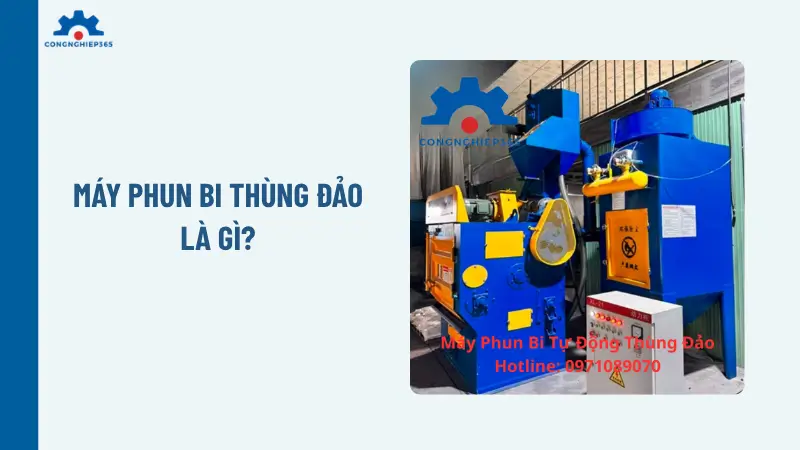

Máy phun bi thùng đảo là gì?

Máy phun bi thùng đảo là dòng thiết bị làm sạch bề mặt kim loại hoạt động theo cơ chế xử lý theo mẻ (batch processing). Khác với các hệ thống phun bi dạng băng tải con lăn hay dạng treo, máy thùng đảo đặt các chi tiết gia công vào trong một buồng kín có đáy là băng tải dạng lòng chảo (thùng đảo).

Khi máy hoạt động, băng tải di chuyển tạo ra chuyển động cuộn xoay liên tục, giúp các chi tiết tự lật đảo ngẫu nhiên. Cùng lúc đó, đầu phun bi văng các hạt bi thép tốc độ cao vào khối phôi đang đảo, đảm bảo mọi ngóc ngách, bề mặt của từng chi tiết đều được làm sạch triệt để. Thông số kỹ thuật:

Mã hàng	Q324	Q326	Q328	Q3210	Q3210 tự động xuống liệu	Q3212	Q3218
Công suất (t/h)	0.3-0.6	0.6-1.2	1.2-2.0	2.0-2.8	2.0-2.8	2.0-4.0	4.0-6.0
Trọng lượng tối đa 1 kiện (kg)	3	10	15	25	25	50	50
Đường kính trục băng tải (mm)	Ф400	Ф600	Ф800	Ф1000	Ф1000	Ф1200	Ф1800
Thể tích (m³)	0.05	0.15	0.2	0.3	0.3	0.45	0.8
Lượng bi (kg/s)	40	150	220	250	250	480	800
Lượng thông gió (m³/h)	2000	2200	2600	3500	3500	5300	5800
Tổng công suất không khí hút bụi	≈6	≈13	≈19	≈21	≈26	≈42	≈78

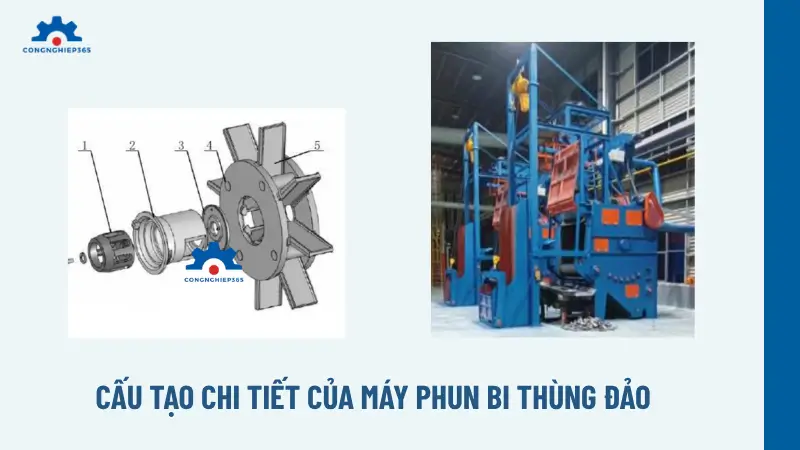

Cấu tạo chi tiết của máy phun bi thùng đảo

Hệ thống thiết bị này được cấu thành từ nhiều cụm chi tiết cơ khí và điện tử phức tạp. Mỗi bộ phận đảm nhận một nhiệm vụ riêng biệt, kết nối liên hoàn để tạo ra chu trình khép kín.

• Buồng phun bi (Cabinet): Không gian chính nơi diễn ra quá trình làm sạch. Lớp lót bảo vệ bên trong thường được chế tạo từ hợp kim thép Mangan đúc có khả năng chịu mài mòn cực cao. Cấu trúc thùng đảo hình chữ U làm từ đai cao su siêu bền hoặc các tấm thép đúc liên kết với nhau.
• Đầu phun bi (Blast Wheel): Trái tim của toàn bộ hệ thống. Động cơ xoay cánh văng với tốc độ cao (thường từ 2800 đến 3000 vòng/phút), tận dụng lực ly tâm để bắn các hạt mài mòn vào bề mặt chi tiết.
• Hệ thống thu hồi và làm sạch bi: Bao gồm vít tải, gầu tải và bộ phân ly bi bụi. Sau khi bắn vào sản phẩm, hỗn hợp bi thép, rỉ sét và bụi rơi xuống đáy buồng. Vít tải đưa hỗn hợp này lên gầu tải, chuyển vào bộ phân ly. Tại đây, bi sạch được giữ lại để tái sử dụng, còn bụi bẩn bị hút ra ngoài.
• Hệ thống hút lọc bụi (Dust Collector): Sử dụng các filter lọc cartridge hoặc túi vải. Bộ phận này giữ lại các hạt bụi siêu mịn, đảm bảo không khí xả ra môi trường đạt tiêu chuẩn an toàn lao động.
• Tủ điện điều khiển: Trung tâm đầu não của máy. Các dòng máy hiện đại được trang bị màn hình cảm ứng PLC, cho phép người dùng cài đặt thời gian, kiểm soát biến tần và theo dõi sự cố theo thời gian thực.

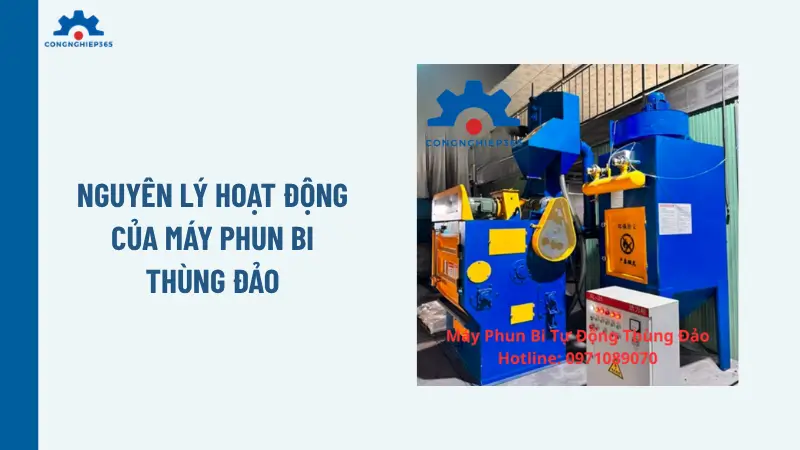

Nguyên lý hoạt động của máy phun bi thùng đảo

Hiểu rõ quy trình vận hành giúp bạn kiểm soát chất lượng mẻ đánh bóng tốt hơn. Trình tự làm việc diễn ra theo các bước tuần tự và hoàn toàn tự động.

1. Nạp liệu: Người vận hành đưa các chi tiết kim loại (vật đúc, dập, nhiệt luyện) vào bên trong thùng đảo. Tải trọng mỗi mẻ phụ thuộc vào thể tích buồng phun, thường dao động từ 100kg đến 1000kg.
2. Đảo trộn sản phẩm: Động cơ truyền động kéo băng tải hoặc lồng thép quay tròn. Các chi tiết kim loại liên tục bị lật nhào, đảo trộn, cọ xát nhẹ vào nhau và phơi bày mọi góc cạnh hướng lên phía trên.
3. Phun bi làm sạch: Đầu phun bi hoạt động, gia tốc các hạt bi thép (Steel shot/grit) thành một luồng tốc độ cao. Luồng bi này quét liên tục lên bề mặt các chi tiết đang lật nhào bên dưới. Lực va đập mạnh mẽ bóc tách hoàn toàn lớp xỉ than, cát đúc và rỉ sét.
4. Phân ly và tái tuần hoàn: Hạt bi thép sau khi va đập sẽ rơi xuống phễu thu hồi. Quá trình phân ly tách biệt hạt bi nguyên vẹn đưa về bồn chứa chứa, loại bỏ bi vỡ và bụi mịn đẩy ra bộ lọc.
5. Kết thúc chu trình: Sau khoảng thời gian cài đặt (thường từ 5 đến 15 phút), máy dừng tự động. Băng tải đảo chiều quay để đổ sản phẩm sạch ra ngoài.

Ứng dụng nổi bật của thiết bị làm sạch bề mặt kim loại

Máy phun bi thùng đảo chuyên xử lý bề mặt hàng loạt cho các chi tiết kim loại có kích thước từ nhỏ đến trung bình và có khả năng chịu va đập khi nhào lộn.

• Làm sạch vật đúc và rèn: Đánh bay hoàn toàn cát khuôn, xỉ kim loại và vảy rèn bám trên bề mặt các chi tiết gang, thép hoặc nhôm ngay sau khi ra lò.
• Tẩy cặn rỉ sét và lớp oxy hóa: Bóc tách các màng oxy hóa sinh ra sau quá trình nhiệt luyện hoặc lớp rỉ sét do môi trường, trả lại bề mặt kim loại sáng bóng nguyên bản.
• Tạo nhám chuẩn bị mạ sơn: Bắn phá bề mặt để tạo độ nhám đồng đều (surface profile), giúp tăng cường lực bám dính tối đa cho các công đoạn sơn tĩnh điện, xi mạ chống ăn mòn hoặc bọc cao su.
• Tăng cứng bề mặt (Shot Peening): Tạo ra ứng suất nén dư trên lớp vỏ kim loại ngoài cùng, giúp tăng độ bền mỏi và tuổi thọ làm việc cho các chi tiết chịu lực liên tục như bánh răng, trục khuỷu, lò xo và nhíp.
• Tẩy bavia (Deburring): Xóa bỏ các gờ, cạnh sắc nhọn và rìa kim loại thừa còn sót lại trên sản phẩm sau quá trình cắt dập hoặc gia công phay tiện.

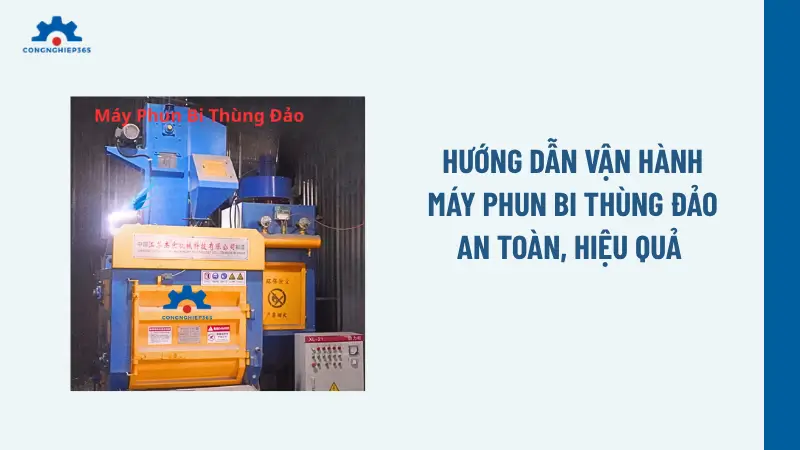

Hướng dẫn vận hành máy phun bi thùng đảo an toàn, hiệu quả

Để khai thác tối đa độ bền của máy và đảm bảo an toàn lao động, quá trình vận hành cần tuân thủ nghiêm ngặt các quy tắc kỹ thuật.

• Kiểm tra trước khi khởi động: Đảm bảo cửa buồng đã đóng chặt. Kiểm tra hệ thống nén khí (cấp cho van rũ bụi) có đạt áp suất từ 0.5 – 0.7 MPa. Kiểm tra mức bi trong phễu chứa; nếu thiếu bi, dòng bi cấp xuống tuabin không đủ sẽ làm giảm hiệu suất làm sạch, tốn thời gian chạy máy.
• Quy định về nạp phôi: Tuyệt đối không nạp chi tiết vượt quá trọng lượng tải tối đa và thể tích quy định của băng tải (thường chỉ nên nạp đầy 1/3 đến 1/2 thể tích lồng lộn). Quá tải sẽ làm đứt băng tải hoặc hỏng motor quay.
• Kiểm soát thời gian: Tùy thuộc vào trạng thái ban đầu của phôi để đặt timer hợp lý. Không phun quá lâu so với cần thiết vì hạt bi sẽ bắt đầu mài mòn chính bề mặt chi tiết (gây hao hụt kích thước) và phá hủy lót buồng.
• An toàn lao động: Không bao giờ mở cửa máy khi tuabin chưa dừng quay hẳn. Luôn trang bị kính bảo hộ, khẩu trang và bịt tai chống ồn cho người vận hành.

Tiêu chí lựa chọn máy phun bi thùng đảo phù hợp

Việc đầu tư một chiếc máy phun bi không hề nhỏ, do đó Công Nghiệp 365 khuyến nghị người dùng cần xác định rõ các thông số của vật liệu cần gia công để có quyết định chính xác.

Phân tích vật liệu và đặc tính chi tiết gia công

Yếu tố đầu tiên quyết định loại băng tải bạn cần sử dụng.

• Chi tiết bằng nhôm, đồng, kẽm, hoặc thép mỏng: Bắt buộc phải chọn máy phun bi băng tải cao su. Chất liệu cao su mềm sẽ hấp thụ một phần lực va đập, ngăn chặn phôi bị biến dạng, móp méo hỏng cấu trúc.
• Chi tiết đúc gang, thép nặng, sắc nhọn: Bắt buộc sử dụng máy phun bi băng tải kim loại (thép hợp kim). Các góc cạnh sắc nhọn và trọng lượng lớn của gang thép sẽ nhanh chóng cào rách băng tải cao su. Mắt xích thép Mangan chịu được mài mòn và va đập cực mạnh.

Kích thước và trọng lượng của chi tiết

Thiết kế của chi tiết không được quá lớn so với đường kính lồng đảo. Nếu chi tiết quá dài hoặc có hình dáng dễ kẹt, chúng sẽ làm nghẽn sự tuần hoàn của băng tải. Đối với các chi tiết có độ dài lớn (như trục thép dài, thanh nhôm định hình), máy thùng đảo không phù hợp; thay vào đó, người dùng nên chọn máy phun bi dạng băng tải con lăn (Roller conveyor).

Sản lượng và công suất yêu cầu

Cần tính toán sản lượng tính theo kg hoặc tấn mỗi ca làm việc.

• Quy mô nhỏ: Các model máy dung tích từ 150L – 250L, tải trọng mỗi mẻ từ 200 – 300kg, sử dụng 1 đầu tuabin là đủ đáp ứng.
• Quy mô công nghiệp lớn: Các model từ 400L – 600L, tải trọng 800 – 1000kg mỗi mẻ, trang bị 2 đầu tuabin để tăng cường độ phủ và rút ngắn thời gian làm sạch. Những máy này thường đi kèm hệ thống gầu múc phôi tự động (Skip hoist) bằng thủy lực hoặc tời cáp để đẩy nhanh khâu nạp liệu.

Lựa chọn loại hạt bi (Abrasive Media)

Loại hạt mài quyết định bề mặt hoàn thiện cuối cùng.

• Bi thép tròn (Steel Shot): Ứng dụng phổ biến nhất cho tẩy gỉ, làm sạch và tăng cứng bề mặt (shot peening). Tạo ra bề mặt sáng, nhám đều và ít gây hao mòn cho thiết bị.
• Bi thép đa góc (Steel Grit): Dùng để tẩy lớp sơn cũ cứng đầu, tẩy rỉ nặng và tạo độ nhám rất sâu (răng cưa) để chuẩn bị cho quá trình mạ, sơn phủ tĩnh điện cao cấp. Tuy nhiên, hạt đa cạnh sẽ làm lót máy và cánh văng mòn nhanh hơn đáng kể so với bi tròn.

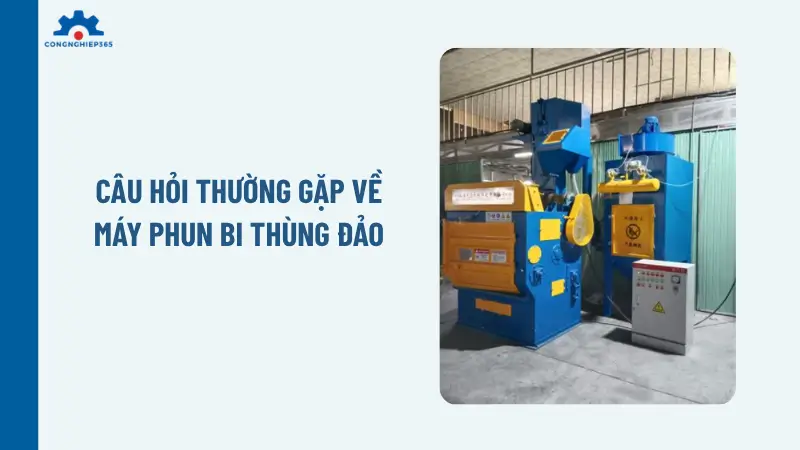

Câu hỏi thường gặp về máy phun bi thùng đảo

Dưới đây là tổng hợp và giải đáp nhanh các thắc mắc phổ biến nhất liên quan đến sản phẩm máy phun bi thùng đảo mà Công Nghiệp 365 hay nhận được nhiều nhất. Qua đó giúp bạn đưa ra quyết định đầu tư chính xác nhất:

1. Máy phun bi thùng đảo có phù hợp với chi tiết nhỏ không?

Có. Rất lý tưởng cho ốc vít, bulong, linh kiện đột dập nhỏ. Chỉ cần chọn băng tải có lỗ thoát bi nhỏ hơn kích thước phôi để tránh kẹt, lọt.

2. Một mẻ máy phun bi thùng đảo xử lý được bao nhiêu sản phẩm?

Năng suất tính theo khối lượng và thể tích (từ vài chục kg đến 3.000kg/mẻ tùy model). Lượng phôi nạp vào chỉ nên chiếm 1/3 đến 1/2 thể tích buồng để có khoảng trống cuộn đảo tự do.

3. Máy phun bi thùng đảo có làm biến dạng sản phẩm không?

Phôi dày (>2mm) hoàn toàn an toàn. Phôi mềm (nhôm, đồng) dùng đai cao su để chống xước. Phôi mỏng (<2mm) hoặc có ren mảnh dễ hỏng không nên dùng máy này (nên chuyển sang máy phun bi dạng treo).

4. Máy phun bi thùng đảo có tự động hóa được không?

Có. Dễ dàng tích hợp gầu nạp liệu tự động bằng thủy lực, băng tải hứng phôi đầu ra và tủ điện lập trình PLC điều khiển một chạm.

5. Máy phun bi thùng đảo có thể đặt theo yêu cầu không?

Có. Các đơn vị cung cấp hoàn toàn có thể tùy chỉnh dung tích lồng, nâng cấp công suất tuabin, đổi chất liệu băng tải hoặc thêm màng lọc bụi ướt theo đặc thù xưởng của bạn.

Kết luận

Máy phun bi thùng đảo là sự đầu tư chiến lược giúp các doanh nghiệp sản xuất cơ khí, đúc và xử lý bề mặt gia tăng năng suất gấp $5 – 10$ lần so với phương pháp thủ công, đồng thời nâng cao giá trị và chất lượng thương mại của sản phẩm.
