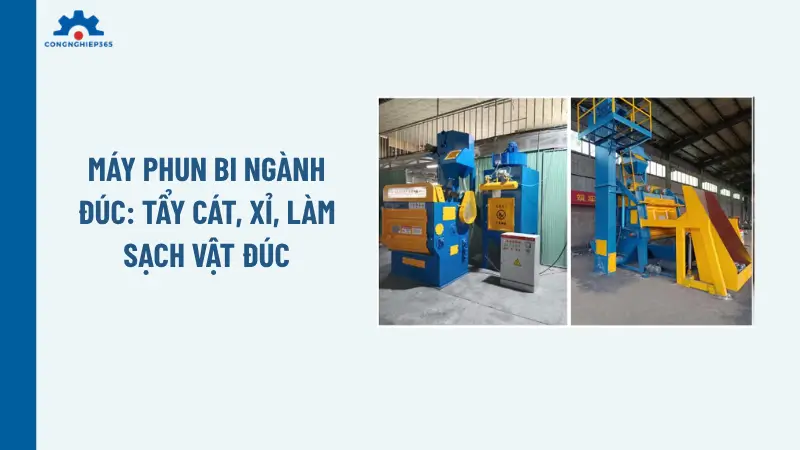

Máy phun bi ngành đúc: Tẩy cát, xỉ, làm sạch vật đúc

Máy phun bi ngành đúc hỗ trợ loại bỏ cát khuôn, xỉ, lớp ôxit và tạp chất bám trên bề mặt vật đúc gang, thép và kim loại. Công Nghiệp 365 chia sẻ thông tin về loại máy, công suất, tải trọng và ứng dụng, giúp doanh nghiệp lựa chọn thiết bị phù hợp với quy trình làm sạch.

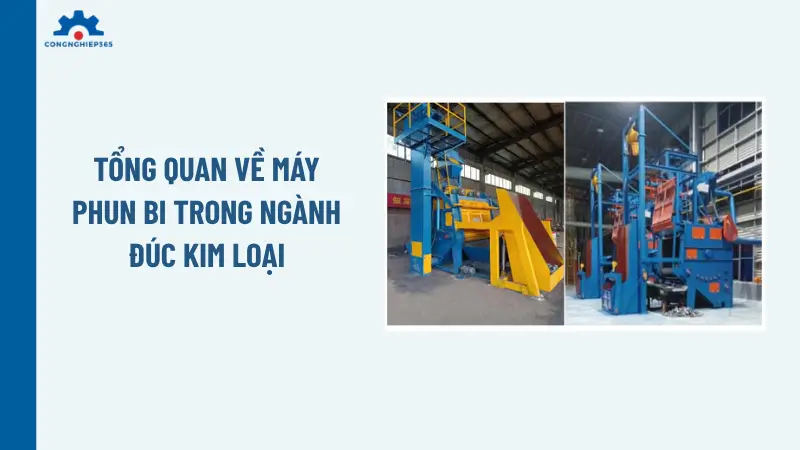

Tổng quan về máy phun bi trong ngành đúc kim loại

Trong thế giới gia công cơ khí, quá trình đúc kim loại là một nghệ thuật. Nhưng tác phẩm nghệ thuật ấy chỉ thực sự tỏa sáng khi trải qua công đoạn làm sạch bề mặt. Khái niệm về máy phun bi ngành đúc không quá xa lạ với các kỹ sư cơ khí. Đây là hệ thống thiết bị sử dụng lực văng ly tâm từ mâm phun để gia tốc các hạt mài mòn, bắn trực tiếp lên bề mặt phôi đúc.

Mục đích cốt lõi của công nghệ này là tẩy cát, loại bỏ lớp xỉ rèn bám dính chặt chẽ và làm sạch vật đúc một cách toàn diện. Thực thể ở đây là hệ thống máy móc, thuộc tính là áp suất và động năng cao, và giá trị mang lại là bề mặt kim loại đạt chuẩn SA 2.5 hoặc SA 3.0. Nhờ sự va đập liên tục của hạt bi thép, các tạp chất bị phá vỡ cấu trúc và bong tróc khỏi phôi đúc ngay lập tức.

Cơ chế hoạt động mạnh mẽ và sự tối ưu hóa động năng

Để hiểu rõ tại sao hệ thống này lại hiệu quả đến vậy, chúng ta cần nhìn vào nguyên lý vật lý cơ bản. Trái tim của mọi cỗ máy làm sạch bề mặt nằm ở cụm tuabin (đầu phun). Động cơ điện truyền động quay mâm phun với tốc độ cực lớn. Hạt bi thép được cấp vào tâm mâm quay, sau đó trượt trên các cánh văng và được gia tốc lên đến 80 mét/giây.

Động năng khổng lồ này biến mỗi hạt mài thành một viên đạn nhỏ. Khi đập vào bề mặt phôi kim loại, chúng cắt đứt liên kết của lớp cát đúc cháy khét. Hệ thống không chỉ làm sạch mà còn tạo ra một độ nhám đồng đều. Điều này vô cùng quan trọng cho việc bám dính của lớp sơn bảo vệ sau này.

Công Nghiệp 365 thực sự thích hệ thống thu hồi và phân ly hạt mài tự động được tích hợp sẵn trong máy. Bụi bẩn, cát vỡ và bi thép mòn được hút lên bộ phân ly. Tại đây, luồng khí sẽ tách bụi ra khỏi bi thép tốt. Bi thép tốt rơi trở lại phễu chứa để tái tuần hoàn. Ngược lại, những phương pháp làm sạch thủ công bằng máy mài tay vì chúng tạo ra môi trường làm việc độc hại, sinh ra lượng bụi mịn khổng lồ và tiềm ẩn nhiều rủi ro an toàn lao động.

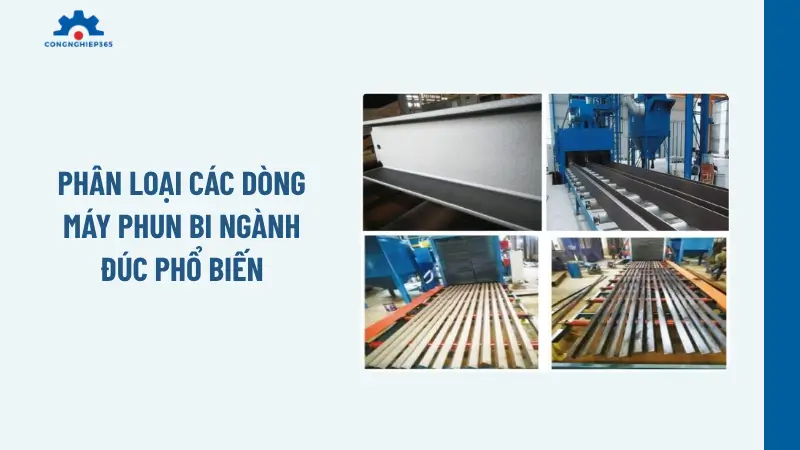

Phân loại các dòng máy phun bi ngành đúc phổ biến

Mỗi xưởng đúc có một đặc thù sản xuất riêng biệt. Do đó, các kỹ sư đã thiết kế ra nhiều cấu hình máy khác nhau để đáp ứng tính đa dạng của sản phẩm.

Thiết bị dạng treo băng chuyền (Hanger Type)

Dòng máy này sinh ra để xử lý các chi tiết đúc có kích thước lớn, trọng lượng nặng hoặc hình dáng phức tạp dễ bị móp méo nếu va đập vào nhau. Phôi đúc được treo trên các móc, di chuyển theo hệ thống ray chữ Y hoặc ray tuần hoàn vào buồng phun. Tại đây, phôi đúc xoay tròn giúp luồng bi thép tiếp xúc đều mọi góc cạnh.

Thiết bị dạng thùng đảo (Tumble Belt Type)

Đây là “người hùng” của các xưởng sản xuất chi tiết đúc kích thước nhỏ đến trung bình. Máy phun bi thùng đảo sử dụng một băng tải cao su hoặc thép dạng rãnh chữ U. Các phôi đúc được đổ trực tiếp vào lồng. Khi máy hoạt động, băng tải đảo lộn liên tục khối phôi. Đầu phun từ phía trên bắn hạt mài xuống, làm sạch toàn bộ mẻ sản phẩm cùng lúc. Một ví dụ điển hình là việc làm sạch hàng ngàn chi tiết van nước bằng đồng hoặc gang chỉ trong vòng 10 đến 15 phút một mẻ.

Thiết bị dạng băng tải con lăn (Roller Conveyor Type)

Máy phun bi băng tải con lăn dành riêng cho các vật đúc dạng tấm, dầm thép hoặc ống thép siêu dài. Sản phẩm được đặt trên hệ thống con lăn, chạy xuyên qua buồng phun bi kín. Các đầu phun được bố trí cả trên và dưới, đánh bay lớp gỉ sét và xỉ hàn một cách đồng bộ.

Thông số và tải trọng kỹ thuật của máy phun bi ngành đúc

Khi lựa chọn máy phun bi cho xưởng đúc, không nên chỉ quan tâm đến kích thước buồng phun. Các thông số như công suất tuabin, tải trọng mỗi mẻ, năng suất xử lý, lượng bi phun, công suất động cơ và hệ thống hút bụi có ảnh hưởng trực tiếp đến hiệu quả làm sạch và chi phí vận hành.

Thông số	Mức tham khảo	Ý nghĩa
Công suất tuabin	7,5–30kW hoặc cao hơn	Quyết định năng lượng và khả năng phun bi
Tải trọng mỗi mẻ	50–1.000 kg/mẻ	Phù hợp với khối lượng vật đúc cần xử lý
Năng suất	100–5.000 kg/giờ	Phụ thuộc loại máy và thời gian chu kỳ
Đường kính bi thép	Khoảng 0,3–2,5 mm	Chọn theo vật liệu và mức độ bám bẩn
Tốc độ tuabin	Tùy thiết kế	Ảnh hưởng đến vận tốc hạt bi
Công suất hút bụi	Tùy kích thước máy	Đảm bảo thu gom bụi, cát và tạp chất
Vật liệu buồng phun	Thép chịu mài mòn	Tăng tuổi thọ khi làm việc liên tục
Hệ thống thu hồi bi	Cơ khí/khí động	Giúp tái sử dụng hạt mài

Lợi ích kinh tế và chất lượng kỹ thuật của máy phun bi ngành đúc

Việc đầu tư một hệ thống tự động luôn đòi hỏi sự cân nhắc kỹ lưỡng về tài chính. Về khía cạnh chi phí đầu tư ban đầu, Công Nghiệp 365 giữ một góc nhìn hoàn toàn trung lập. Chắc chắn, số tiền bỏ ra cho một cỗ máy công nghiệp không hề nhỏ. Tuy nhiên, khi xét trên bài toán hiệu quả đường dài, thiết bị này mang lại những giá trị không thể chối cãi.

• Tăng tốc độ sản xuất: Một mẻ làm sạch vật đúc chỉ mất từ 5 đến 15 phút, thay vì hàng giờ đồng hồ mài giũa thủ công.
• Chất lượng đồng đều: Động năng máy móc kiểm soát chính xác độ nhám bề mặt, loại trừ hoàn toàn rủi ro sai sót do yếu tố con người.
• Bảo vệ môi trường làm việc: Buồng phun kín kết hợp hệ thống hút bụi filter cartridge lọc sạch 99% lượng bụi sinh ra.
• Kéo dài tuổi thọ vật đúc: Quá trình bắn bi không chỉ tẩy cát mà còn tạo ra ứng suất nén trên bề mặt kim loại, giúp phôi đúc chống lại hiện tượng nứt gãy do mỏi (fatigue cracking).

Để trải nghiệm thực tế hiệu quả này, nhiều nhà cung cấp máy móc thường cho phép khách hàng chạy một bản demo ngay tại xưởng. Bạn chỉ cần mang một mẫu vật đúc nhiều góc cạnh và nhiều lớp cát cháy đến. Chỉ sau vài phút đưa vào lồng đảo, bạn sẽ tận mắt chứng kiến bề mặt kim loại sáng bóng, sạch hoàn toàn lớp xỉ đen cứng đầu.

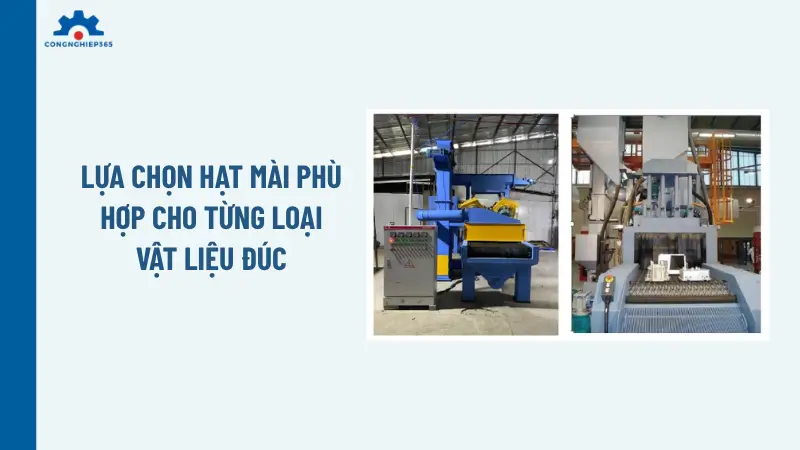

Lựa chọn hạt mài phù hợp cho từng loại vật liệu đúc

Bên cạnh cấu hình thiết bị, chất lượng làm sạch vật đúc phụ thuộc rất lớn vào hạt mài (bi phun) được nạp vào máy. Hạt mài không chỉ là vật tư tiêu hao mà còn quyết định độ nhám, độ bóng và chi phí vận hành trên mỗi đơn vị sản phẩm.

• Bi thép tròn (Steel Shot): Thường có độ cứng khoảng 40 – 50 HRC. Khi bắn vào bề mặt vật đúc, bi tròn tạo ra các vết lõm chỏm cầu li ti, giúp tẩy sạch cát đúc, làm mịn bavia nhỏ và gia tăng ứng suất nén giúp bề mặt kim loại dẻo dai hơn. Đây là lựa chọn lý tưởng cho các vật đúc bằng gang xám, gang cầu và thép đúc.
• Hạt thép đa cạnh (Steel Grit): Có nhiều góc sắc nhọn với độ cứng cao hơn (trên 60 HRC). Dưới áp lực văng của máy phun bi ngành đúc, hạt đa cạnh hoạt động như hàng triệu lưỡi cắt nhỏ, dễ dàng gọt giũa lớp xỉ cháy khét cứng đầu và tạo độ nhám sâu (Profile). Dòng hạt này rất thích hợp cho vật đúc cần sơn tĩnh điện, mạ kẽm hoặc phủ lớp bọc bảo vệ dày.
• Bi inox, bi nhôm hoặc bi kẽm: Dành riêng cho các vật đúc bằng nhôm, đồng hoặc hợp kim màu. Việc sử dụng bi thép thông thường lên phôi nhôm có thể gây ra hiện tượng nhiễm sắt (gây gỉ sét bề mặt nhôm sau này). Hạt mài không chứa sắt giúp giữ nguyên màu sắc tự nhiên và độ nhẵn cho các chi tiết kim loại màu.

Cấu tạo chi tiết và quy trình bảo dưỡng duy trì tuổi thọ máy

Hoạt động trong môi trường mang tính mài mòn cao, các chi tiết bên trong buồng phun liên tục chịu sự va đập trực tiếp từ dòng bi thép. Vì vậy, việc hiểu rõ cấu tạo chịu mài mòn và tuân thủ quy trình bảo dưỡng là yếu tố sống còn để duy trì hiệu suất làm việc bền bỉ. Các bộ phận cần kiểm tra định kỳ bao gồm:

• Tấm lót buồng phun (Liners): Được đúc bằng thép hợp kim Mangan cao cấp hoặc bọc cao su chịu lực để bảo vệ vỏ máy ngoài. Cần kiểm tra độ mài mòn định kỳ để kịp thời thay thế, tránh việc bi thép bắn thủng vách buồng phun.
• Cánh văng tuabin và bộ chia bi: Là những linh kiện trực tiếp gia tốc hạt mài. Khi cánh văng bị rỗ mòn quá sâu, lượng bi phóng ra sẽ bị lệch hướng và giảm vận tốc. Thậm chí việc cánh văng mòn không đều có thể gây mất cân bằng động, làm rung lắc và hỏng ổ bi của động cơ tuabin.
• Hệ thống lọc bụi cartridge: Bụi cát và xỉ sau khi phân ly sẽ được gom về túi lọc/lõi lọc. Cần rũ bụi tự động bằng khí nén định kỳ để đảm bảo lực hút không bị suy giảm, giữ cho không khí nhà xưởng luôn đạt chuẩn an toàn môi trường.

Ứng dụng thực tế của máy phun bi trong các ngành công nghiệp

Không chỉ dừng lại ở các xưởng đúc truyền thống, hệ thống máy phun bi ngành đúc hiện đại đang đóng vai trò trụ cột trong nhiều chuỗi cung ứng sản xuất quy mô lớn:

• Ngành ô tô và xe máy: Xử lý bề mặt lốc máy, cổ xả, đĩa phanh, trục khuỷu và các linh kiện gang/nhôm đúc. Quá trình phun bi loại bỏ hoàn toàn các hạt cát cháy trong lòng khuôn rỗng, ngăn ngừa nguy cơ hạt cát rơi vào đường dầu gây hỏng động cơ.
• Chế tạo máy công nghiệp: Làm sạch khung vỏ máy đúc, nắp van, thân bơm, mỏ neo, bánh răng cỡ lớn. Giúp chi tiết máy có bề mặt sáng bóng, chuẩn bị sẵn sàng cho công đoạn gia công chính xác trên máy CNC.
• Ngành sản xuất linh kiện đúc chính xác: Các chi tiết cơ khí nhỏ, đòi hỏi độ thẩm mỹ cao được làm sạch nhanh chóng bằng dòng máy dạng thùng đảo, vừa tiết kiệm thời gian vừa nâng cao giá trị thương mại cho sản phẩm xuất khẩu.

Tiêu chí lựa chọn máy phun bi ngành đúc phù hợp cho doanh nghiệp

Để tối ưu hóa chi phí đầu tư và năng suất vận hành, doanh nghiệp nên đánh giá kỹ các tiêu chí sau trước khi quyết định mua máy:

• Kích thước và trọng lượng vật đúc lớn nhất: Xác định thể tích buồng phun, tải trọng của móc treo hoặc băng tải đảo.
• Sản lượng làm sạch yêu cầu (Tấn/giờ hoặc Mẻ/ca): Quyết định số lượng tuabin phun bi (1 tuabin, 2 tuabin hay 4 tuabin) và công suất động cơ đi kèm.
• Đặc tính vật liệu đúc: Vật đúc bằng gang/thép đòi hỏi công suất phun lớn; trong khi vật đúc nhôm/đồng cần trang bị thêm biến tần điều chỉnh tốc độ quay tuabin để tránh làm móp méo hay biến dạng phôi.
• Mức độ tự động hóa: Lựa chọn dòng máy tích hợp hệ thống cấp phôi tự động, cửa đóng mở khí nén và màn hình điều khiển PLC nếu muốn tối ưu hóa chi phí nhân công.

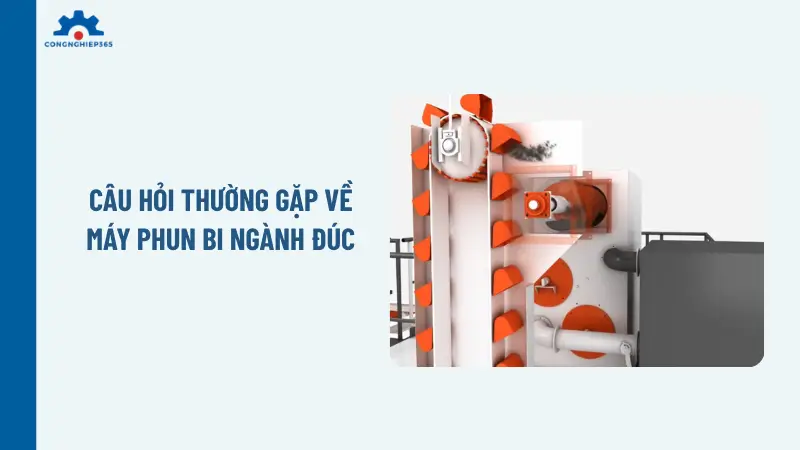

Câu hỏi thường gặp về máy phun bi ngành đúc

Dưới đây là tổng hợp các thắc mắc phổ biến nhất của doanh nghiệp và kỹ sư về giải pháp máy phun bi trong ngành đúc:

1. Hạt bi thép có thể tái sử dụng bao nhiêu lần?

Tùy thuộc vào độ cứng của vật liệu đúc và chất lượng hạt bi. Trung bình, hạt bi thép tròn chất lượng cao có thể tuần hoàn từ 2000 đến 3000 chu kỳ trước khi vỡ vụn thành bụi và bị hệ thống lọc hút đi.

2. Mất bao lâu để thay thế hệ thống vách lót trong buồng phun?

Các tấm lót thường được thiết kế dạng treo hoặc bắt bulong lộ thiên. Một đội bảo trì lành nghề chỉ mất khoảng 2 đến 4 giờ đồng hồ để thay mới toàn bộ vách lót của một máy thùng đảo tiêu chuẩn, không làm gián đoạn quá lâu ca sản xuất.

3. Thiết bị có xử lý được các chi tiết nhôm đúc mỏng không?

Hoàn toàn có thể. Tuy nhiên, đối với vật liệu mềm như nhôm đúc, kỹ sư cần điều chỉnh giảm tốc độ quay của tuabin qua biến tần, đồng thời sử dụng các loại hạt mài mềm hơn như hạt bi kẽm hoặc bi inox để tránh làm biến dạng hoặc hỏng bề mặt sản phẩm.

Kết luận

Tóm lại, việc ứng dụng máy phun bi ngành đúc là giải pháp tối ưu giúp doanh nghiệp tự động hóa công đoạn làm sạch, loại bỏ hoàn toàn cát khuôn, xỉ và tạp chất bám trên bề mặt vật đúc. Bằng cách xác định đúng nhu cầu sản xuất, lựa chọn cấu hình máy (dạng treo, thùng đảo hay băng tải con lăn) cùng loại hạt mài phù hợp, nhà xưởng không chỉ nâng cao tính thẩm mỹ và tuổi thọ cho sản phẩm mà còn tiết kiệm đáng kể chi phí nhân công và thời gian gia công.

Nếu doanh nghiệp của bạn đang cần tối ưu quy trình xử lý bề mặt phôi đúc, hãy liên hệ ngay với Công Nghiệp 365 để được tư vấn chuyên sâu, khảo sát kỹ thuật và lựa chọn giải pháp máy phun bi hiệu quả, kinh tế nhất.
