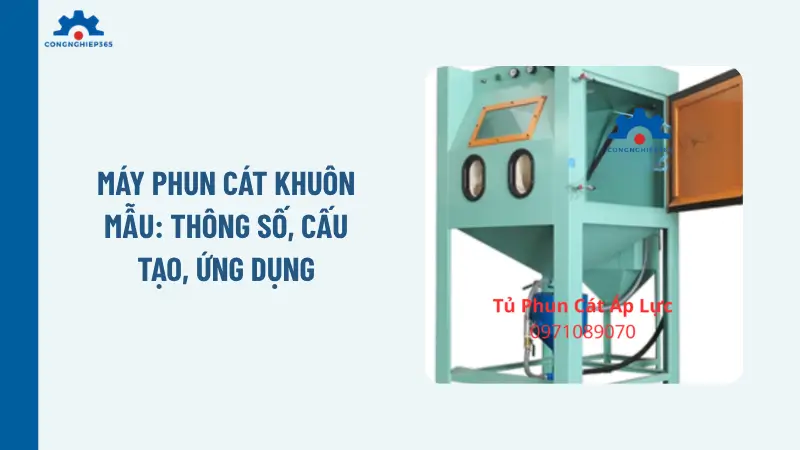

Máy phun cát khuôn mẫu: Thông số, cấu tạo, ứng dụng

Máy phun cát khuôn mẫu là thiết bị chuyên dụng giúp làm sạch ba via, rỉ sét, cặn bẩn và tạo nhám bề mặt khuôn đúc, khuôn ép nhựa bằng khí nén kết hợp hạt mài. Các dòng tủ phun cát khuôn mẫu, máy phun cát bàn xoay và máy phun cát tự động giúp xử lý bề mặt nhanh, đồng đều, nâng cao chất lượng khuôn và tối ưu hiệu quả sản xuất. Công Nghiệp 365 cung cấp đa dạng giải pháp máy phun cát phù hợp nhu cầu doanh nghiệp.

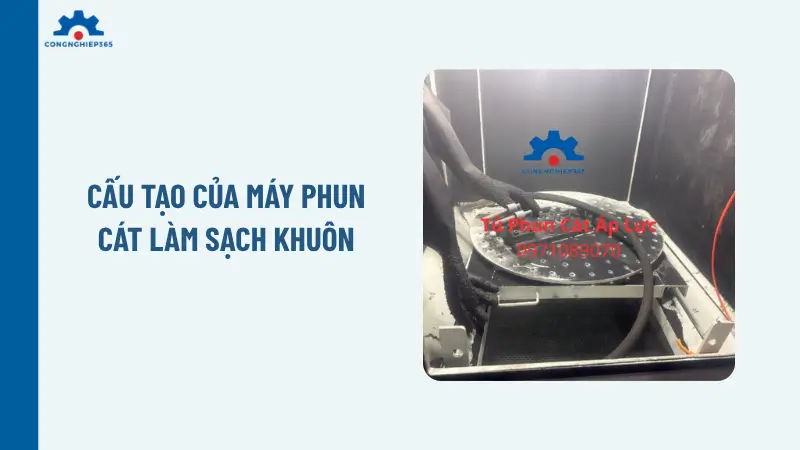

Cấu tạo chi tiết của máy phun cát làm sạch khuôn

Một chiếc máy phun chuẩn công nghiệp đòi hỏi sự kết hợp hoàn hảo từ nhiều bộ phận khác nhau. Về cơ bản, máy phun cát khuôn mẫu bao gồm buồng phun khép kín cùng nhiều hệ thống phụ trợ quan trọng khác. Chúng ta sẽ cùng bóc tách từng phần.

Buồng phun cát khép kín và cửa tủ

Đầu tiên, phải nhắc đến trái tim của thiết bị, đó là buồng phun. Buồng phun cát có chất liệu là thép tấm dày dặn, được hàn kín để chịu được lực va đập liên tục. Thiết kế tủ luôn ưu tiên tính an toàn. Tủ phun cát chứa đựng khuôn mẫu bên trong và cửa tủ ngăn chặn bụi phát tán tuyệt đối ra môi trường bên ngoài xưởng.

Công Nghiệp 365 rất thích thiết kế mặt trước của buồng phun hiện đại. Ở đó, các nhà sản xuất tích hợp sẵn lớp kính trong suốt. Nhờ lớp kính quan sát hỗ trợ theo dõi quá trình phun, thợ vận hành dễ dàng điều khiển súng phun đi qua từng khe kẽ khó nhất của khuôn.

Hệ thống súng phun và vòi phun cát bằng Boron Carbide

Sức mạnh của máy nằm ở cụm súng phun. Khác với các dòng máy giá rẻ, máy chuyên dụng sở hữu thiết kế súng chịu mài mòn cực cao. Súng phun cát có vật liệu lõi là Boron Carbide siêu cứng. Tùy thuộc vào áp lực và lượng cát cần phun, vòi phun cát sở hữu đường kính lỗ từ 6mm đến 8mm.

Mỗi khi bóp cò, súng phun cát bắn ra hạt mài với tốc độ chớp nhoáng. Khả năng định hướng dòng cát của súng quyết định trực tiếp đến thời gian hoàn thiện bề mặt phôi.

Bầu chứa cát và cơ chế tuần hoàn hạt mài

Dưới đáy phễu của buồng phun là khu vực thu hồi. Khi bạn ngừng tay, cát sẽ tự động rơi xuống đáy. Tại đây, bầu chứa cát cấp hạt mài cho súng phun một cách liên tục, tạo thành một chu trình khép kín.

Tuy nhiên, cát rớt xuống thường lẫn với bụi bẩn và mảng rỉ sét bị bong tróc. Để máy hoạt động ổn định, người ta trang bị thêm màng lưới kim loại. Lớp lưới lọc tách hạt mài tái sử dụng khỏi các dị vật lớn, giúp hạn chế tắc nghẽn súng. Đây là cấu trúc cơ bản của mọi tủ phun cát làm sạch khuôn chuyên nghiệp trên thị trường.

Quạt hút bụi và hệ thống màng lọc Cartridge

Không thể bỏ qua cụm xử lý bụi. Bụi mịn là kẻ thù số một của sức khỏe thợ cơ khí. Để giải quyết triệt để, hệ thống lọc bụi sử dụng công nghệ lõi lọc Cartridge tiên tiến.

Đi kèm với lõi lọc là một mô tơ quạt mạnh mẽ. Chiếc quạt hút bụi thu gom bụi mịn đang lơ lửng trong buồng phun, sau đó kéo thẳng chúng vào khoang chứa bụi. Tại đây, hệ thống lọc tách bụi bẩn giữ bụi lại và chỉ cho luồng không khí sạch thoát ra ngoài. Ở góc độ trung lập, Công Nghiệp 365 đánh giá hệ thống lọc Cartridge tối ưu không gian và lọc sạch hơn hẳn so với lọc túi vải truyền thống.

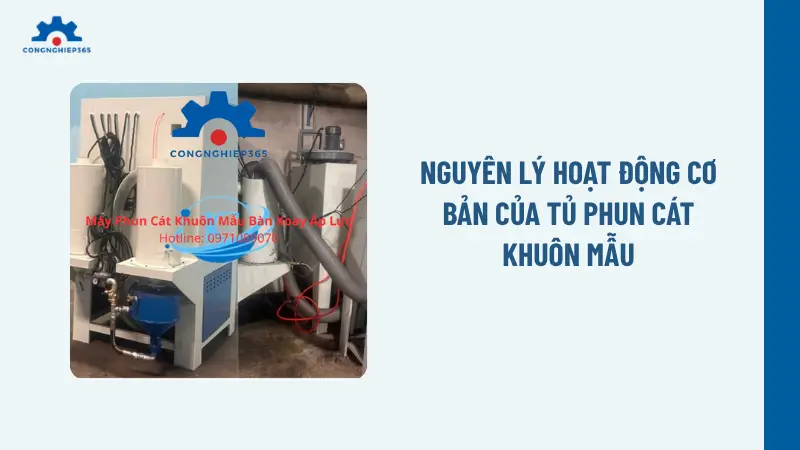

Nguyên lý hoạt động cơ bản của tủ phun cát khuôn mẫu

Sự đồng bộ trong nguyên lý làm việc giúp thiết bị này mang lại hiệu suất vượt trội. Thiết bị phun cát khô khuôn đúc vận hành hoàn toàn dựa vào nguyên lý khí động học và áp lực.

Quá trình cung cấp khí nén và gia tốc hạt mài

Mọi thứ bắt đầu từ hệ thống khí nén ngoài. Máy phun cát khuôn mẫu sử dụng khí nén làm nguồn động lực chính. Một chiếc máy nén khí cung cấp áp lực khí đẩy trực tiếp vào đường ống dẫn. Ngay tại cụm điều khiển, một van điện từ đóng mở dòng khí nén cực kỳ nhạy bén khi người thợ đạp chân ga (cóc đạp).

Ngay lập tức, luồng khí nén đẩy cát kỹ thuật đi dọc theo đường ống dây phun. Tới đầu béc, súng phun gia tốc hạt oxit nhôm (hoặc hạt thủy tinh) lên vận tốc rất lớn trước khi đập vào bề mặt sản phẩm.

Quá trình làm sạch bề mặt kim loại và loại bỏ rỉ sét, bavia

Sức mạnh va đập là mấu chốt của công nghệ này. Khi chạm tới bề mặt, hạt mài làm sạch bề mặt khuôn bằng cách cắt và làm vỡ các mảng bám. Quá trình ma sát ở tốc độ cao này bóc tách hoàn toàn lớp oxit hóa. Nhờ vậy, chiếc máy bắn cát xử lý bề mặt khuôn trả lại màu sắc kim loại nguyên bản sáng bóng hoặc nhám mờ tùy loại cát.

Chu trình tự động thu hồi hạt mài và tách lọc bụi mịn

Như đã đề cập ở phần cấu tạo, dòng tủ phun cát tuần hoàn hạt mài luôn tự động hóa khâu thu hồi. Hạt cát tốt, nặng sẽ rơi xuyên qua lưới lọc xuống đáy phễu. Bụi nhẹ, rỉ sét bị quạt hút kéo sang ngăn Cartridge. Tuần hoàn liên tục giúp bạn tiết kiệm đến 80% lượng cát tiêu hao so với phun hở.

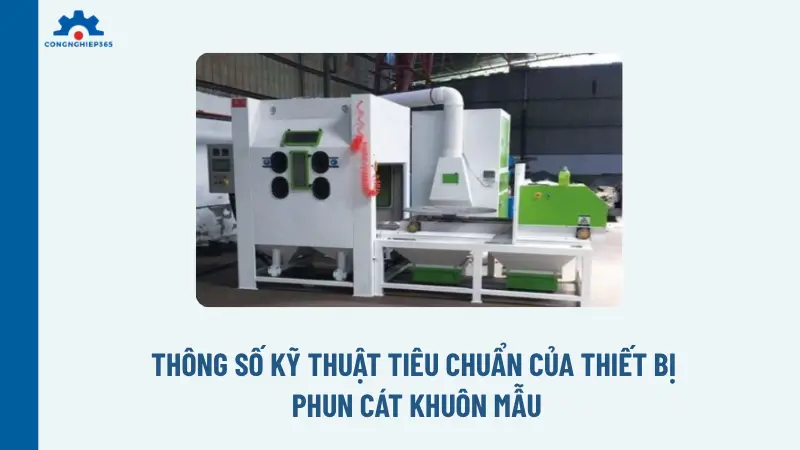

Thông số kỹ thuật tiêu chuẩn của thiết bị phun cát khuôn mẫu

Việc đọc hiểu thông số kỹ thuật giúp bạn chọn đúng máy, tránh lãng phí. Dưới đây là những chỉ số đo lường mà bất cứ kỹ thuật viên nào cũng cần nắm rõ.

Yêu cầu về áp lực làm việc và lưu lượng khí nén

Máy chỉ phun mạnh khi đủ áp. Thông thường, áp lực làm việc đòi hỏi mức áp suất từ 5 đến 7 kg/cm2. Áp thấp hơn sẽ phun yếu, không sạch bavia. Áp cao quá dễ làm hỏng súng. Song song đó, yêu cầu khí nén cần lưu lượng từ 500 đến 1000 lít/phút. Bạn bắt buộc phải trang bị máy nén khí trục vít hoặc Piston dung tích lớn tương xứng.

Trọng lượng tải tối đa và kích thước buồng phun

Mỗi chiếc khuôn sắt có thể nặng đến hàng tạ. Do đó, tủ phun cát có trọng lượng tải từ 50kg đến 500kg tùy model. Việc lựa chọn bàn đặt phôi có hệ thống con lăn hoặc bàn xoay trợ lực là điều kiện tiên quyết khi thao tác với các khuôn quá khổ.

Thông số điện áp và công suất quạt hút bụi

Về nguồn điện sinh hoạt hoặc sản xuất, máy phun cát khuôn mẫu dùng điện áp 220V/380V. Động cơ phụ trợ duy nhất là motor hút bụi. Thường thì quạt hút bụi có công suất từ 1.1kW đến 2.2kW, đảm bảo lực hút đuổi kịp lượng bụi sinh ra trong tủ.

Đặc tính của các loại cát kỹ thuật chuyên dụng (Oxit nhôm, hạt thủy tinh)

Vật tư tiêu hao đóng vai trò linh hồn của thiết bị. Cát kỹ thuật chủ yếu sử dụng loại hạt thủy tinh, oxit nhôm. Hạt thủy tinh (Glass beads) hình cầu, dùng để làm sạch bóng, không ăn mòn sâu. Ngược lại, oxit nhôm sắc bén, cắt rỉ sét cực mạnh, tạo độ nhám cao. Công Nghiệp 365 không thích việc dùng cát xây dựng cho máy này vì nó sinh bụi mù mịt và làm hỏng béc phun cực nhanh.

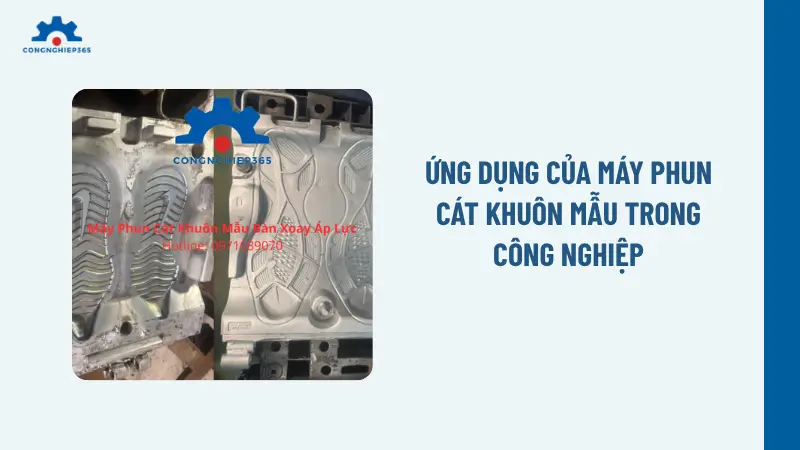

Ứng dụng của máy phun cát khuôn mẫu trong công nghiệp

Một chiếc máy phun cát khí nén làm sạch tốt có thể ứng dụng trong vô vàn công đoạn chế tạo máy và phục hồi chi tiết.

Tẩy rỉ sét, mảng bám và làm sạch lớp sơn cũ trên khuôn đúc

Do tiếp xúc với nhiệt độ cao và môi trường ẩm, khuôn mẫu đòi hỏi làm sạch định kỳ. Tác dụng lớn nhất của hệ thống này là tẩy sạch rỉ sét. Một chiếc thiết bị tẩy rỉ sét khuôn mẫu chuyên dụng sẽ bóc lớp rỉ vàng khè, mảng cháy xém nhựa hoặc lớp sơn cũ kỹ chỉ trong vài phút. Thực tế chứng minh, máy phun cát khuôn mẫu loại bỏ rỉ sét triệt để tới từng vi mạch nhỏ trên khuôn.

Xử lý bavia sau gia công cơ khí

Cắt gọt phay tiện CNC thường để lại các ba-via vi liti rát tay. Đưa phôi vào buồng phun cát là cách nhanh nhất để đánh gục các vảy kim loại thừa này. Bề mặt khuôn sau đó sẽ trơn tru, không còn gờ cạnh sắc nhọn.

Tạo độ nhám đồng đều không làm biến dạng cấu trúc lõi khuôn

Có một quy tắc bất di bất dịch: Quá trình phun cát tạo ra độ nhám đồng đều nhưng tuyệt đối không được ăn mòn làm sai lệch dung sai kích thước của khuôn mẫu. Việc kiểm soát áp lực và dùng đúng loại hạt mài giúp thiết bị bảo vệ cấu trúc khuôn nguyên vẹn. Bạn hoàn toàn yên tâm phun sạch mặt phân khuôn mà không sợ khuôn bị hở khi ép nhựa ép nhôm.

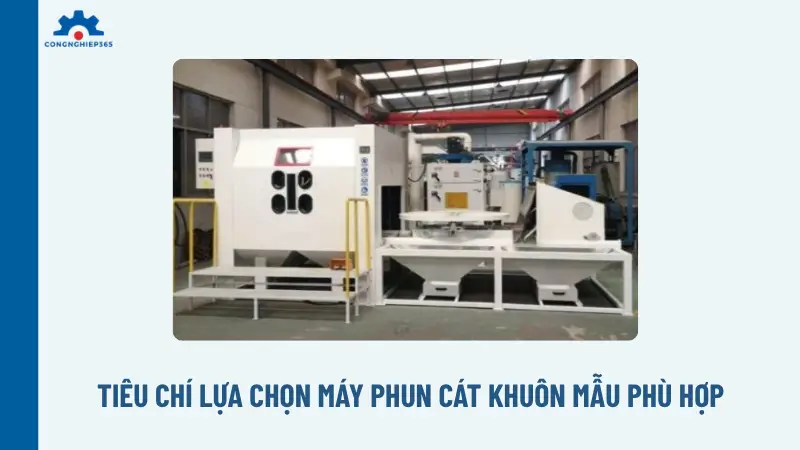

Tiêu chí lựa chọn máy phun cát khuôn mẫu phù hợp

Thị trường có hàng trăm dòng máy phun cát công nghiệp đúc ép khác nhau. Để không đầu tư sai lệch, bạn hãy bám sát ba tiêu chí dưới đây.

Đánh giá dựa trên kích thước và trọng lượng khuôn mẫu thực tế

Ví dụ như xưởng của bạn chuyên làm khuôn ép nhựa mini, một chiếc tủ đứng 900x600mm là đủ. Nhưng nếu bạn làm khuôn lốp xe, khuôn đúc nhôm động cơ, bạn cần hầm phun hoặc tủ phun cửa hông lớn, tải trọng sàn lên đến vài tấn. Đừng mua tủ quá bé sẽ không nhét lọt sản phẩm.

Lựa chọn theo khả năng tích hợp bàn xoay và xe gom

Khuôn đúc rất nặng, thợ không thể dùng sức tay để lật mặt liên tục. Việc mua tủ trang bị mâm xoay là bắt buộc. Một hệ thống bàn xoay hỗ trợ di chuyển khuôn đúc nặng mượt mà, giúp người thợ chỉ việc đứng một chỗ xịt súng mà vẫn làm sạch đủ 360 độ vật thể. Nếu có ngân sách tốt, hãy lắp thêm đường ray xe goòng để đẩy khuôn vào tủ dễ dàng hơn.

Tối ưu hóa hệ thống lọc bụi bảo vệ môi trường xưởng cơ khí

Tiêu chí cuối cùng, nhưng quan trọng không kém, là công nghệ thu hồi bụi. Bụi kim loại cực kỳ độc hại. Hãy chọn dòng máy có tích hợp bộ giũ bụi khí nén tự động thay vì giũ bụi bằng tay thủ công. Điều này bảo vệ sức khỏe cho chính người lao động và giữ cho không gian xưởng luôn sạch sẽ, chuyên nghiệp.

FAQs – Câu hỏi thường gặp về máy phun cát khuôn mẫu

Trong suốt quá trình đồng hành và tư vấn giải pháp xử lý bề mặt cho các xưởng cơ khí, Công Nghiệp 365 nhận được rất nhiều thắc mắc xoay quanh dòng thiết bị chuyên dụng này. Để giúp bạn có cái nhìn trọn vẹn và an tâm nhất trước khi đầu tư, chúng tôi đã tổng hợp lại những băn khoăn phổ biến nhất ngay dưới đây.

1. Máy phun cát khuôn mẫu dùng để xử lý những loại khuôn nào?

Thiết bị này xử lý được hầu hết các dòng khuôn công nghiệp hiện nay. Ví dụ như khuôn ép nhựa, khuôn đúc nhôm, khuôn dập kim loại, khuôn thổi chai PET hay khuôn đúc cao su.

2. Máy phun cát có làm ảnh hưởng đến kích thước khuôn không?

Hoàn toàn không, nếu bạn vận hành chuẩn. Máy phun cát khuôn mẫu chỉ bóc tách lớp rỉ sét và tạp chất ngoài cùng. Ví dụ, khi bạn sử dụng hạt thủy tinh chuyên dụng, kích thước, biên dạng và dung sai của khuôn được bảo vệ nguyên vẹn 100%.

3. Nên chọn hạt mài nào để phun khuôn?

Công Nghiệp 365 thường tư vấn mọi người dùng hạt thủy tinh hoặc oxit nhôm. Hạt thủy tinh làm sạch dịu nhẹ, tạo độ sáng bóng đẹp mắt. Trái lại, oxit nhôm lại rất sắc bén, trị dứt điểm các mảng cháy nhựa bám sâu.

4. Máy phun cát khuôn mẫu có cần máy nén khí không?

Chắc chắn là có. Hệ thống khí nén chính là nguồn tạo động năng duy nhất. Bạn bắt buộc phải trang bị máy nén khí công nghiệp với lưu lượng khí đạt từ 500 lít/phút trở lên để súng phun bắn cát ra đủ lực cắt bavia.

5. Có thể thiết kế máy phun cát theo yêu cầu không?

Tất nhiên là có. Nhiều nhà sản xuất sẵn sàng chế tạo thiết bị bám sát quy mô xưởng của bạn. Ví dụ, họ có thể mở rộng cửa hông, làm thêm hệ thống ray trượt xe goòng, hoặc nâng cấp tải trọng sàn để đưa những khối khuôn siêu trường siêu trọng vào khoang làm sạch dễ dàng hơn.

Kết luận

Việc đầu tư máy phun cát khuôn mẫu chính là giải pháp tối ưu giúp các doanh nghiệp cơ khí bứt phá năng suất, tối ưu chi phí vận hành và nâng cao chất lượng sản phẩm đầu ra. Với khả năng làm sạch vượt trội, loại bỏ triệt để rỉ sét, bavia và cặn bám mà vẫn bảo vệ trọn vẹn dung sai chi tiết, đây chắc chắn là thiết bị không thể thiếu trong quy trình bảo dưỡng và xử lý bề mặt khuôn đúc hiện đại.

Nếu bạn đang tìm kiếm giải pháp máy phun cát khuôn mẫu phù hợp nhất với quy mô sản xuất của xưởng, hãy liên hệ ngay với Công Nghiệp 365. Chúng tôi tự hào mang đến các dòng thiết bị chính hãng, đa dạng tính năng cùng dịch vụ tư vấn, thiết kế theo yêu cầu tận tâm và chuyên nghiệp.
