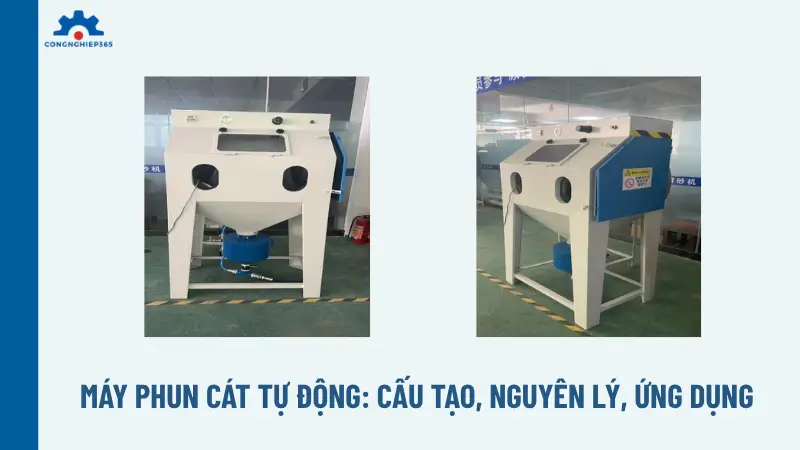

Máy phun cát tự động: Cấu tạo, nguyên lý, ứng dụng

Máy phun cát tự động sử dụng hệ thống điều khiển để làm sạch, tẩy gỉ và tạo nhám bề mặt ổn định, phù hợp sản xuất liên tục. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý, các dạng băng tải, bàn xoay, trống quay cùng tiêu chí chọn máy theo phôi, hạt mài, năng suất và yêu cầu bề mặt.

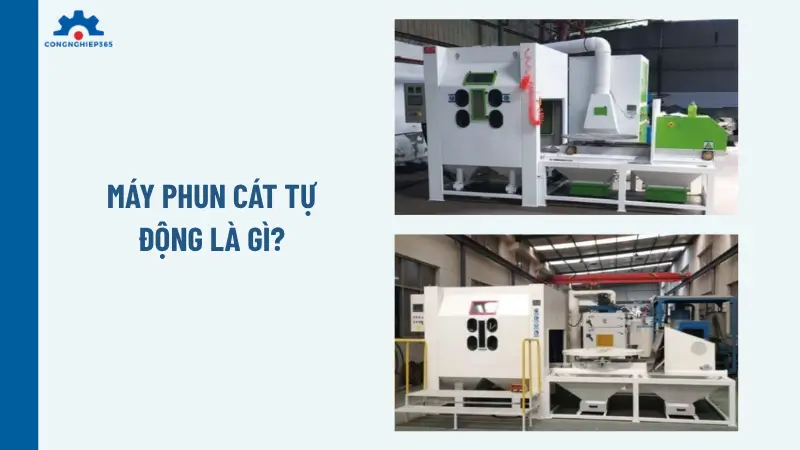

Máy phun cát tự động là gì?

Trong các xưởng cơ khí, việc duy trì chất lượng gia công hàng loạt là vô cùng quan trọng. Thiết bị phun hạt mài tự động ra đời để đáp ứng chính xác nhu cầu đó. Về cơ bản, đây là một hệ thống cơ khí khép kín, được lập trình sẵn để tự động hóa toàn bộ hoặc một phần quá trình phun bắn vật liệu mài mòn lên bề mặt phôi. Mục tiêu chính là làm sạch, tạo nhám hoặc đánh bóng mà không cần sự can thiệp trực tiếp liên tục của con người.

Khác hoàn toàn với thao tác cầm tay truyền thống, hệ thống này mang lại sự ổn định tuyệt đối. Một thiết bị tự động loại bỏ rỉ sét và tạp chất với độ chính xác cao, đảm bảo mọi ngóc ngách của sản phẩm đều được xử lý đồng đều. Đây không chỉ là một chiếc máy làm sạch bề mặt kim loại thông thường, mà là một khoản đầu tư chiến lược giúp nâng tầm chất lượng thành phẩm, bảo vệ sức khỏe người lao động và giảm thiểu rác thải công nghiệp.

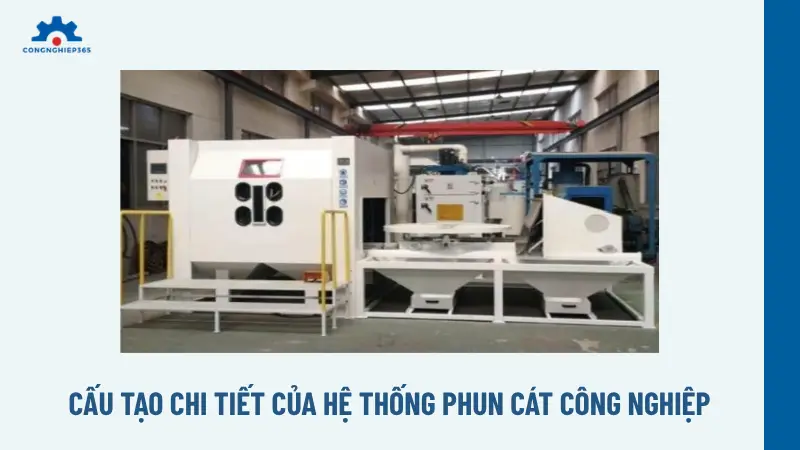

Cấu tạo chi tiết của hệ thống phun cát công nghiệp

Một hệ thống phun cát công nghiệp vận hành trơn tru nhờ vào sự phối hợp nhịp nhàng của nhiều cụm chi tiết phức tạp. Công Nghiệp 365 luôn ấn tượng với cách các kỹ sư cơ khí lắp ghép những module này thành một khối thống nhất.

Buồng làm việc khép kín

Đây là “trái tim” của toàn bộ hệ thống, nơi trực tiếp diễn ra quá trình bắn phá bề mặt. Buồng phun bao kín quá trình phun, ngăn chặn tuyệt đối hạt mài và bụi bẩn rò rỉ ra môi trường bên ngoài. Về mặt vật liệu, buồng phun luôn ưu tiên sử dụng chất liệu là thép chịu mài mòn hoặc được dán thêm các tấm cao su đặc chủng dày dặn. Nhờ vậy, vách buồng phun chịu lực va đập cực kỳ tốt từ các tia hạt bắn ra liên tục, đảm bảo tuổi thọ lâu dài cho khung máy.

Cụm súng phun và hệ thống khí nén

Nguồn sức mạnh của máy nằm ở cụm thiết bị này. Máy phun cát sử dụng khí nén để tạo ra động năng khổng lồ. Trong hệ thống, máy nén khí cung cấp áp suất ổn định truyền qua các đường ống chịu áp. Tại đây, đầu phun nhận nguồn động lực trực tiếp từ áp suất khí nén / lực ly tâm (đối với dòng máy văng bi).

Khi van mở, vòi phun định hướng tia hạt một cách chuẩn xác, và súng phun bắn hạt mài trực tiếp lên mục tiêu. Chính luồng khí nén đẩy vật liệu mài đi với vận tốc hàng trăm mét mỗi giây, tạo ra sức công phá mạnh mẽ.

Hệ thống chuyển động khung phôi

Để tự động hóa hoàn toàn, phôi cần được di chuyển đều đặn qua các vòi phun. Công Nghiệp 365 sẽ lấy một ví dụ điển hình: máy mâm xoay thường được thiết kế cho quy mô phôi ở mức nhỏ và vừa. Khi hoạt động, mâm xoay quay chi tiết gia công quanh một trục cố định, giúp súng phun quét qua mọi góc độ.

Ngược lại, trong các nhà máy lớn, băng tải di chuyển sản phẩm thành một hàng dài không đứt quãng. Lúc này, máy băng tải sẽ đáp ứng tần suất hoạt động một cách liên tục, tối ưu cho dây chuyền công nghiệp nặng.

Hệ thống hút bụi và thu hồi hạt

Yếu tố môi trường và tiết kiệm chi phí được đặt lên hàng đầu. Hệ thống hút bụi lọc bụi công nghiệp triệt để ngay tại nguồn. Trong đó, quạt ly tâm đảm nhận chức năng là hút bụi / hỗ trợ thu hồi hạt rơi vãi dưới sàn buồng. Bụi và hạt mài được hút lên, đi qua một cyclone tách hạt mài tái sử dụng. Hạt sạch nặng hơn rơi xuống bồn chứa, còn bụi mịn nhẹ hơn đi tiếp vào khoang lọc.

Tại khoang này, hệ thống lọc sử dụng loại màng lọc là cartridge / túi vải. Lớp bộ lọc cartridge giữ lại hạt bụi siêu nhỏ, trả lại luồng không khí hoàn toàn sạch ra môi trường. Cuối cùng, hệ thống tuần hoàn tái sử dụng hạt sạch cho chu kỳ bắn tiếp theo, giúp tiết kiệm đến 95% vật liệu tiêu hao.

Bộ điều khiển trung tâm

Sự thông minh của máy hội tụ tại bảng mạch điều khiển. Tủ điện được trang bị bộ xử lý trung tâm là PLC (Programmable Logic Controller). Từ màn hình cảm ứng, tủ điện điều khiển bàn xoay, áp suất khí và thời gian phun chính xác đến từng giây. Bằng cách thao tác trên giao diện, kỹ thuật viên cài đặt thông số PLC dễ dàng thiết lập chu trình chuẩn xác. Phụ thuộc vào nhu cầu, máy phun cát tự động có thể chuyển đổi chế độ vận hành linh hoạt giữa tự động / bán tự động, mang lại sự kiểm soát tối đa cho người dùng.

Nguyên lý hoạt động của máy phun cát tự động

Để hiểu rõ sự tinh vi của máy phun cát tự động, chúng ta cần nắm vững nguyên lý vật lý và dòng chảy vật chất bên trong nó. Khi khởi động hệ thống, sản phẩm được đưa vào khoang buồng. Khí nén được xả qua van điện từ, tạo ra hiệu ứng Venturi tại súng phun, hút hoặc đẩy vật liệu mài mòn từ bình chứa lên.

Tia hạt thoát ra khỏi béc phun với gia tốc cực lớn, đập vuông góc hoặc xéo góc vào bề mặt vật liệu kim loại. Tại điểm va chạm, động năng biến thành lực cắt vi mô, giúp quá trình phun bóc tách lớp sơn cũ, gỉ sét hay mảng bám nhiệt luyện ngay lập tức.

Sau khi hoàn thành nhiệm vụ, hỗn hợp hạt, bụi và cặn bẩn rơi lọt qua sàn lưới dập lỗ. Quạt hút hoạt động mạnh mẽ, kéo toàn bộ hỗn hợp này qua tháp phân ly, vòng lặp cứ thế tiếp diễn liên tục không ngừng nghỉ.

Máy phun cát tự động khác gì máy phun cát thủ công?

Điểm khác biệt lớn nhất nằm ở phương thức vận hành. Với máy thủ công, người vận hành trực tiếp điều khiển súng phun và thay đổi góc phun theo từng vị trí. Chất lượng phụ thuộc khá nhiều vào tay nghề và kinh nghiệm. Trong khi đó, máy tự động sử dụng cơ cấu cơ khí hoặc chương trình điều khiển để duy trì chuyển động và thông số phun ổn định hơn.

Tiêu chí	Máy phun cát tự động	Máy phun cát thủ công
Năng suất	Cao	Thấp – trung bình
Độ đồng đều	Cao	Phụ thuộc người vận hành
Nhân công	Ít hơn	Nhiều hơn
Xử lý sản phẩm hàng loạt	Rất phù hợp	Hạn chế
Kiểm soát thông số	Chính xác hơn	Phụ thuộc thao tác
Chi phí đầu tư	Cao	Thấp hơn
Tính linh hoạt	Phụ thuộc thiết kế	Cao
Phù hợp	Nhà máy, dây chuyền	Xưởng nhỏ, sản phẩm đa dạng

Các dạng máy chuyên dụng: Băng tải, Bàn xoay và Trống quay

Trong thế giới cơ khí hiện đại, mỗi hình thù và đặc tính của phôi gia công sẽ đòi hỏi một cơ chế tiếp xúc riêng biệt. Công Nghiệp 365 muốn cùng bạn phân tích sâu hơn về ba dòng thiết bị đang là tâm điểm tối ưu hóa năng suất tại các nhà máy hiện nay.

Máy phun cát bàn xoay (Mâm xoay)

Dòng máy phun cát tự động bàn xoay hoạt động dựa trên một mâm quay tròn chịu lực đặt bên trong buồng phun kín. Khi vận hành, mâm xoay đưa sản phẩm di chuyển nhịp nhàng qua khu vực hội tụ của các tia hạt mài.

• Ưu điểm lớn nhất: Khả năng bao phủ bề mặt cực tốt cho các mặt phẳng, chi tiết dạng đĩa, mâm đúc xe máy, hoặc các loại khuôn mẫu vừa và nhỏ.
• Cơ chế: Người thợ chỉ cần sắp xếp phôi lên mâm, đóng cửa và cài đặt thời gian. Súng phun có thể đứng cố định hoặc dịch chuyển tịnh tiến lên xuống để quét sạch mọi góc khuất mà không cần can thiệp thủ công.

Máy phun cát dạng băng tải

Nếu nhà máy của bạn chuyên sản xuất các mặt hàng có chiều dài lớn, dạng tấm hoặc kết cấu dạng thanh, thì hệ thống băng tải là sự lựa chọn không thể thay thế.

• Phân loại phổ biến: Băng tải con lăn thép (dành cho dầm H, thép hình nặng) và băng tải lưới chịu lực (dành cho tôn tấm, linh kiện mỏng).
• Cơ chế: Sản phẩm được đặt trực tiếp lên hệ thống băng chuyền, di chuyển đều đặn xuyên qua một đường hầm phun khép kín với hàng loạt súng phun bố trí tứ phía. Năng suất của dòng máy này đạt mức tối đa, phục vụ hoàn hảo cho các dây chuyền sản xuất công nghiệp nặng liên tục.

Máy phun cát trống quay (Thùng đảo)

Được ví là “trợ thủ đắc lực” cho các xưởng sản xuất phụ kiện số lượng lớn. Thay vì treo hay đặt cố định, phôi sẽ được đổ trực tiếp vào một lồng thùng hình trụ kín.

• Cơ chế: Thùng quay liên tục với tốc độ chậm, tạo ra sự xáo trộn và đảo đều toàn bộ khối sản phẩm bên trong. Các hạt mài được bắn từ trên xuống, va đập liên tục vào hàng ngàn chi tiết đang lật nhào.
• Ứng dụng: Cực kỳ tối ưu cho bu lông, ốc vít, xích tải, bánh răng nhỏ hoặc các chi tiết dập nguội với số lượng lên tới hàng vạn sản phẩm mỗi mẻ.

Bảng giá máy phun cát tự động mới nhất hiện nay

Giá máy phun cát tự động phụ thuộc vào loại máy, kích thước buồng phun, số lượng súng phun, công suất, cơ cấu chuyển động, hệ thống thu hồi hạt mài và mức độ tự động hóa. Vì vậy, doanh nghiệp nên xem mức giá dưới đây là khoảng tham khảo, thay vì một mức giá cố định cho mọi cấu hình.

Loại máy phun cát tự động	Giá tham khảo	Phù hợp với
Máy phun cát tự động bàn xoay	60 – 120+ triệu đồng	Chi tiết nhỏ, vừa, dạng đĩa, khuôn
Máy phun cát tự động trống quay	50 – 150+ triệu đồng	Ốc vít, bu lông, bánh răng, chi tiết nhỏ
Máy phun cát tự động băng tải lưới	100 – 300+ triệu đồng	Linh kiện, chi tiết nhỏ và vừa
Máy phun cát băng tải con lăn	150 – 500+ triệu đồng	Thép tấm, thép hình, kết cấu kim loại
Máy phun cát tự động dạng treo	120 – 350+ triệu đồng	Vật đúc, khung thép, phụ tùng
Máy phun cát tự động nhiều súng	150 – 400+ triệu đồng	Nhà máy có sản lượng lớn
Dây chuyền phun cát tự động tích hợp	300 triệu – trên 1 tỷ đồng	Nhà máy, dây chuyền sản xuất lớn

Tiêu chuẩn vàng khi lựa chọn máy phun cát tự động

Việc đầu tư một hệ thống tự động đòi hỏi nguồn vốn không nhỏ, vì vậy doanh nghiệp cần cân nhắc kỹ lưỡng qua các tiêu chí cốt lõi sau để đảm bảo hiệu quả đầu tư:

Lựa chọn theo đặc điểm phôi gia công

Hình dáng và kích thước phôi quyết định hoàn toàn kết cấu của máy. Phôi cồng kềnh, nặng nề như khung xe hay vỏ máy bắt buộc phải dùng dòng máy treo. Ngược lại, phôi dạng tấm phẳng rất hợp với băng tải, trong khi các chi tiết rời rạc số lượng lớn lại gọi tên trống quay.

Lựa chọn theo loại hạt mài tương thích

Mỗi loại hạt mài mang lại một năng lượng tác động và biên dạng bề mặt khác nhau. Bi thép cứng cáp hợp với việc bóc vảy gỉ sắt kết cấu nặng; hạt oxit nhôm chuyên tạo nhám sâu; trong khi hạt thủy tinh lại là giải pháp hoàn hảo để làm sạch, đánh bóng nhôm và inox mà không làm mòn kích thước cốt lõi.

Lựa chọn theo năng suất và sản lượng yêu cầu

Nếu xưởng của bạn gia công theo đơn hàng đơn lẻ, các dòng máy bán tự động hoặc bàn xoay cỡ nhỏ là đủ đáp ứng. Tuy nhiên, nếu nhà máy vận hành theo dây chuyền tự động hóa với sản lượng hàng ngàn sản phẩm mỗi ngày, các hệ thống băng tải liên tục hoặc dây chuyền tích hợp khép kín mới là câu trả lời chính xác.

Lựa chọn theo yêu cầu bề mặt hoàn thiện

Bạn cần tẩy sạch gỉ thô, tạo độ nhám chuẩn để sơn tĩnh điện, hay cần một bề mặt sáng bóng mịn màng không tì vết? Yêu cầu khắt khe về độ nhám và độ sạch sẽ là căn cứ để kỹ sư cấu hình số lượng súng phun, áp suất khí nén và tốc độ xử lý phù hợp nhất cho doanh nghiệp.

Kinh nghiệm vận hành và bảo dưỡng hệ thống

Để một máy đánh bóng bề mặt tự động hoạt động bền bỉ, chúng ta phải loại bỏ tư duy “chạy đến khi hỏng mới sửa”. Việc bảo dưỡng mang tính chất ngăn ngừa là cốt lõi.

• Kiểm tra súng phun và béc phun: Béc phun (thường làm từ Boron Carbide hoặc Tungsten Carbide) chịu sự mài mòn cực liệt. Bạn phải kiểm tra đường kính lỗ béc định kỳ. Lỗ béc rộng ra đồng nghĩa với việc tiêu hao khí nén tăng đột biến và áp lực phun giảm mạnh.
• Bảo trì hệ thống lọc: Khoang hút bụi là lá phổi của máy. Bạn cần lên lịch giũ bụi thường xuyên bằng xung khí nén tự động. Thay thế bộ lọc cartridge định kỳ để lực hút ly tâm không bị cản trở, tránh tình trạng bụi văng ngược ra ngoài môi trường xưởng làm việc.
• Duy trì áp suất khí nén: Đảm bảo khí nén đưa vào hệ thống luôn sạch và khô. Nếu khí nén lẫn hơi nước hoặc dầu máy nén, hạt mài sẽ bết dính lại, vón cục gây tắc nghẽn toàn bộ ống dẫn và hỏng van điện từ.

Kết luận

Máy phun cát tự động không đơn thuần là một thiết bị gia công bề mặt, mà là bước tiến chiến lược giúp các doanh nghiệp cơ khí tối ưu hóa năng suất, chuẩn hóa chất lượng sản phẩm và nâng cao năng lực cạnh tranh trên thị trường. Bằng việc tự động hóa toàn bộ quy trình từ buồng phun khép kín, hệ thống tuần hoàn hạt mài cho đến tủ điện điều khiển PLC, thiết bị này giải quyết triệt để các bài toán khó về nhân công, thời gian và sự đồng đều của bề mặt thành phẩm.

Dù nhà máy của bạn lựa chọn dòng máy bàn xoay linh hoạt, hệ thống băng tải công suất lớn hay trống quay chuyên dụng cho linh kiện nhỏ, việc am hiểu cấu tạo, nguyên lý và tuân thủ các tiêu chí chọn lựa sẽ đảm bảo hiệu quả đầu tư tối đa. Hy vọng những chia sẻ chi tiết từ Công Nghiệp 365 đã cung cấp cho bạn cái nhìn toàn diện để đưa ra quyết định chính xác, giúp dây chuyền sản xuất ngày càng vận hành trơn tru và phát triển bền vững.
