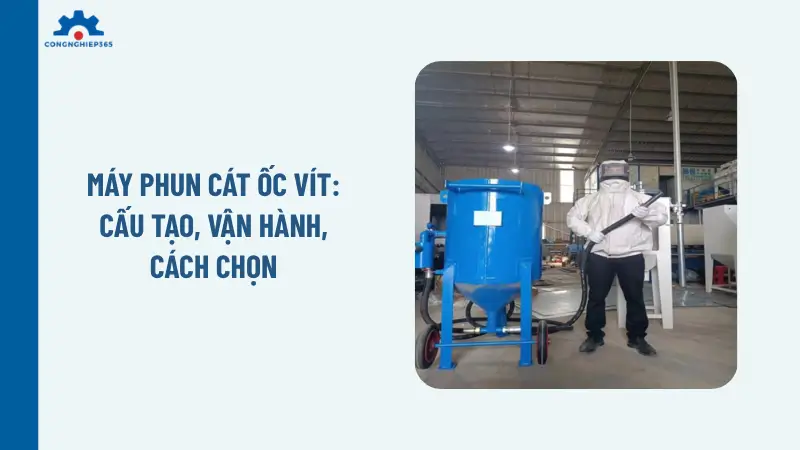

Máy phun cát ốc vít: Cấu tạo, vận hành, cách chọn

Máy phun cát ốc vít hỗ trợ làm sạch, tẩy gỉ, loại bỏ bavia và tạo nhám bề mặt cho ốc vít, bulông, đai ốc cùng nhiều linh kiện nhỏ. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý vận hành, ứng dụng, lựa chọn hạt mài và tiêu chí chọn thiết bị phù hợp với nhu cầu gia công.

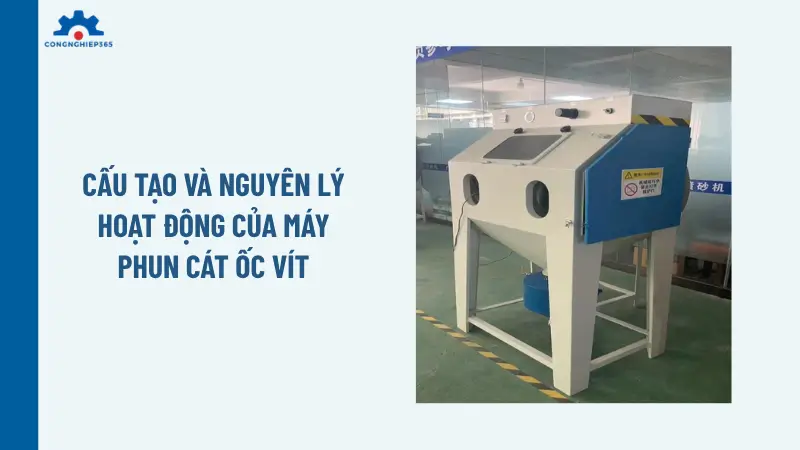

Cấu tạo và nguyên lý hoạt động của máy phun cát ốc vít

Máy phun cát ốc vít là hệ thống làm sạch bề mặt chuyên dụng cho các sản phẩm có kích thước nhỏ như ốc vít, bu lông, đai ốc, vòng đệm và linh kiện cơ khí.

Trong quá trình hoạt động, hạt mài được đưa đến súng phun bằng khí nén. Dưới tác động của áp lực, các hạt mài va đập vào bề mặt sản phẩm, từ đó loại bỏ lớp gỉ, oxit, bụi bẩn hoặc tạp chất bám trên chi tiết.

Tên gọi “máy phun cát” thường được sử dụng theo phương pháp xử lý, nhưng trong thực tế vật liệu phun không nhất thiết phải là cát tự nhiên. Tùy yêu cầu bề mặt, có thể sử dụng nhiều loại hạt mài khác nhau như hạt thép, oxit nhôm, hạt thủy tinh hoặc vật liệu mài chuyên dụng.

Cấu tạo các bộ phận cốt lõi trong hệ thống

Trải qua nhiều dự án lắp đặt thực tế, Công Nghiệp 365 đúc kết rằng một hệ thống phun cát làm sạch linh kiện nhỏ tiêu chuẩn phải kết hợp nhuần nhuyễn giữa nhiều bộ phận chất lượng cao:

• Buồng phun kín: Buồng phun có đặc tính thiết kế làm bằng thép chống mài mòn và kín hoàn toàn. Bộ phận này giữ vai trò cách ly khu vực xử lý, ngăn không cho bụi mịn kim loại và hạt mài bắn ra ngoài môi trường làm việc.
• Lồng xoay tự động (Rổ quay): Đây là cơ cấu chứa hàng làm bằng thép đục lỗ chịu lực. Lồng xoay tự động kết nối với động cơ giảm tốc nhằm thực hiện cơ cấu vận hành quay đảo sản phẩm tự động liên tục trong suốt chu trình phun.
• Hệ thống súng phun & Vòi phun: Súng phun cát sử dụng nguồn năng lượng từ áp lực khí nén do máy nén khí cấp vào. Luồng khí nén đẩy hạt mài qua súng phun và vòi phun để định hướng dòng hạt mài bắn trực tiếp vào bề mặt chi tiết với vận tốc cực cao.
• Hệ thống thu hồi và phân ly hạt mài (Cyclone): Hệ thống Cyclone có chức năng chính là sàng lọc và thu hồi hạt mài tái sử dụng. Nó tự động phân tách hạt mài còn tốt khỏi bụi mịn và rác vụn nhằm duy trì chất lượng vật liệu phun.
• Bộ lọc bụi & Quạt hút: Bộ lọc bụi chịu trách nhiệm loại bỏ bụi mịn và tạp chất bóc tách ra khỏi ốc vít, giữ cho không gian buồng phun luôn thông thoáng.
• Tủ điều khiển tích hợp biến tần: Tủ điều khiển tích hợp biến tần điều khiển tốc độ động cơ lồng quay, giúp tùy chỉnh thời gian phun và cài đặt áp lực khí nén linh hoạt.

Nguyên lý làm sạch và tuần hoàn hạt mài

Về nguyên lý vận hành, máy hoạt động dựa trên sự phối hợp đồng bộ giữa cơ cấu truyền động xoay và động lực khí nén. Khi hệ thống kích hoạt, khí nén đẩy hạt mài qua súng phun tạo thành dòng vật liệu mài có động năng lớn. Dòng hạt mài tác động liên tục lên bề mặt ốc vít đang được quay đảo bên trong lồng.

Nhờ động tác xoay tròn không ngừng, lồng xoay đảo đều khối lượng ốc vít xử lý, giúp dòng hạt mài bóc tách ba via trên linh kiện cũng như lớp gỉ sét và oxit bám ở từng góc khuất khe ren. Sau khi va đập, hỗn hợp hạt mài và bụi bẩn rơi xuống phễu đáy. Tại đây, hệ thống Cyclone hút hỗn hợp lên để phân tách: hạt mài tốt được giữ lại tái sử dụng, trong khi bụi mịn được quạt hút đưa sang túi lọc bụi.

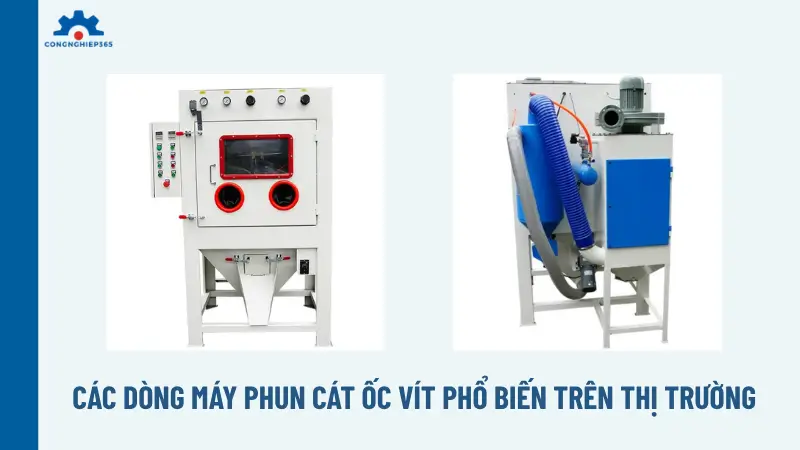

Các dòng máy phun cát ốc vít phổ biến trên thị trường

Tùy thuộc vào quy mô sản xuất, sản lượng linh kiện cần gia công và mức độ tự động hóa của nhà xưởng, thị trường hiện nay cung cấp nhiều dòng máy phun cát ốc vít với thiết kế tối ưu riêng biệt:

Máy phun cát lồng xoay tự động (Dạng rổ quay)

Trong ngành xử lý bề mặt kim loại, máy phun cát lồng xoay được đánh giá là dòng thiết bị tối ưu hàng đầu cho linh kiện nhỏ. Máy phun cát ốc vít bao gồm lồng xoay tự động vận hành hoàn toàn khép kín.

Người thợ chỉ cần nạp mẻ hàng bu lông, đai ốc vào lồng, đóng cửa buồng và bấm nút điều khiển. Lồng quay sẽ xoay tròn nhẹ nhàng để đảo đều sản phẩm, trong khi súng phun xả dòng hạt mài liên tục. Nhờ đó, máy phun cát lồng xoay xử lý linh kiện nhỏ và bu lông cực kỳ hiệu quả, nâng cao năng suất gấp nhiều lần so với các phương pháp thủ công.

Tủ phun cát thủ công

Khác với dòng máy phun cát tự động, tủ phun cát thủ công yêu cầu người vận hành phải xỏ tay vào găng tay bảo hộ để cầm súng phun và tự đảo từng chi tiết. Dòng thiết bị này phù hợp hơn với các mẻ hàng nhỏ, làm sản phẩm mẫu thử nghiệm hoặc chi tiết có hình dáng phức tạp. Dù chi phí đầu tư thấp hơn, nhưng nếu dùng tủ thủ công để làm sạch hàng vạn con ốc vít thì tốc độ rất chậm và tốn nhiều công sức lao động.

So sánh máy phun cát lồng xoay tự động và tủ phun cát thủ công

Để bạn dễ dàng đưa ra quyết định, Công Nghiệp 365 đã tổng hợp bảng so sánh trực quan giữa hai dòng máy dưới đây:

Tiêu chí so sánh	Máy phun cát lồng xoay tự động	Tủ phun cát thủ công
Năng suất làm việc	Rất cao, xử lý hàng loạt theo mẻ lớn	Thấp đến trung bình
Độ đồng đều bề mặt	Cực cao nhờ lồng quay đảo sản phẩm liên tục	Phụ thuộc hoàn toàn vào tay nghề thợ
Nhu cầu nhân công	Ít (chỉ cần 1 người nạp và xả hàng)	Nhiều (thợ phải cầm súng phun liên tục)
Khả năng xử lý số lượng lớn	Rất tốt, không bỏ sót khe ren	Hạn chế, dễ bỏ sót góc khuất
Chi phí đầu tư ban đầu	Cao hơn	Thấp hơn
Phù hợp nhu cầu	Nhà máy, xưởng gia công công nghiệp	Xưởng nhỏ, làm hàng mẻ lẻ, chạy mẫu demo

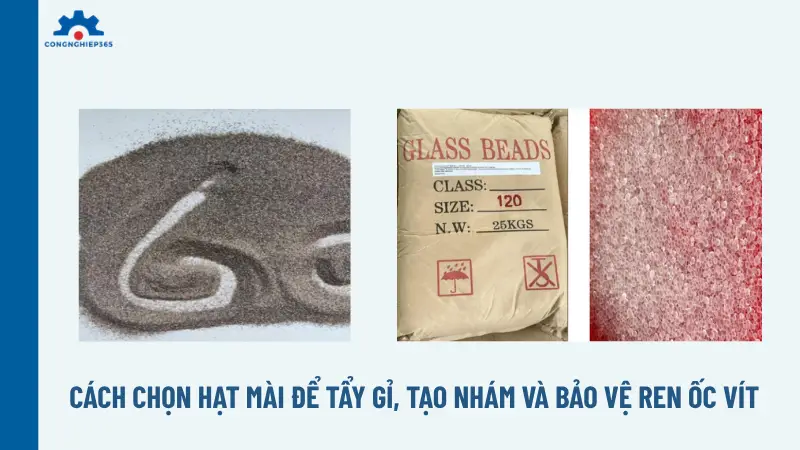

Cách chọn hạt mài để tẩy gỉ, tạo nhám và bảo vệ ren ốc vít

Hiệu quả làm sạch và tuổi thọ của ren ốc vít phụ thuộc rất lớn vào việc lựa chọn loại hạt mài phù hợp. Mỗi loại vật liệu phun sẽ mang lại một bề mặt hoàn thiện với độ nhám và cơ tính riêng biệt:

Hạt bi thép / Hạt thép kỹ thuật

Hạt bi thép có công dụng chính là làm sạch gỉ sét và đánh sáng bóng bề mặt kim loại. Nhờ hình dáng cầu tròn hoặc đa diện có độ bền cao, hạt bi thép chịu được lực va đập lớn, giúp tẩy sạch vảy oxit sau khi nhiệt luyện mà vẫn giữ được độ nhẵn mịn cho bu lông cường độ cao.

Hạt oxit nhôm

Hạt oxit nhôm thuộc loại hạt mài tạo nhám chuyên dụng sở hữu các góc cạnh vô cùng sắc nhọn. Hạt oxit nhôm có công dụng chính là tạo nhám bề mặt tăng độ bám sơn, tạo chân bám lý tưởng trước khi đưa sản phẩm đi mạ kẽm, mạ niken hay sơn tĩnh điện. Bề mặt sau khi phun oxit nhôm sẽ có độ nhám sâu đồng nhất, giúp lớp mạ bám chặt và chống bong tróc.

Hạt thủy tinh và các loại hạt mài nhẹ

Nếu bạn cần xử lý các dòng ốc vít làm bằng nhôm, đồng, inox hoặc linh kiện điện tử chính xác, cát thủy tinh (glass beads) là giải pháp mang tính trung tính  tuyệt vời. Hạt thủy tinh tạo ra lực va đập nhẹ nhàng, làm sạch dầu mỡ mà không làm thay đổi kích thước hay mòn bề mặt kim loại gốc.

Nguyên tắc chọn kích thước hạt mài không làm hỏng ren

Một trong những lo lắng lớn nhất của thợ kỹ thuật là việc phun cát có thể làm hư hỏng ren ốc vít. Nguyên tắc vàng ở đây là kích thước hạt mài phải nhỏ hơn bước ren để không bị mắc kẹt.

Ví dụ như khi xử lý lô bu lông M6 có bước ren nhỏ, bạn nên ưu tiên hạt mài mịn kết hợp áp lực khí nén vừa phải. Nếu phun sai hạt mài quá thô hoặc chỉnh áp lực khí quá cao, lực va đập mạnh sẽ làm bo tròn các cạnh ren sắc nét, dẫn đến sai lệch kích thước lắp ghép.

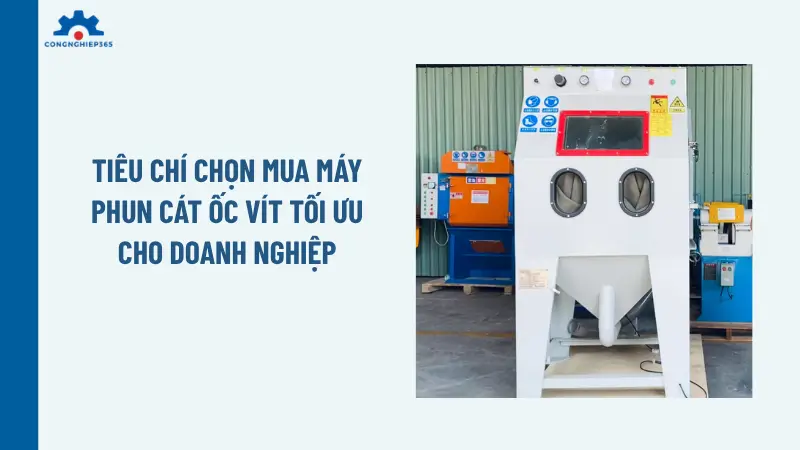

Tiêu chí chọn mua máy phun cát ốc vít tối ưu cho doanh nghiệp

Để đảm bảo hiệu quả đầu tư lâu dài, khi lựa chọn thiết bị cho xưởng cơ khí, bạn nên xem xét kỹ các yếu tố sau:

Xác định sản lượng và quy mô xưởng

Trước khi mua máy, bạn cần tính toán chính xác tổng khối lượng sản phẩm cần làm sạch mỗi ngày. Với nhu cầu sản xuất quy mô lớn, đầu tư các thiết bị làm sạch bề mặt tự động dạng lồng xoay là giải pháp tối ưu giúp bạn giải phóng sức lao động và đảm bảo tiến độ bàn giao đơn hàng.

Lựa chọn theo kích thước chi tiết và mắt lưới lồng quay

Mỗi loại bu lông, đai ốc có kích thước khác nhau. Khi đặt hàng sản xuất máy phun cát lồng xoay, bạn bắt buộc phải đo đạc đường kính con ốc nhỏ nhất trong xưởng. Mắt lưới của lồng xoay phải đảm bảo nhỏ hơn kích thước con ốc đó để chi tiết không bị lọt ra ngoài hoặc kẹt vào khe hở trong quá trình xoay đảo.

Kiểm tra hạ tầng khí nén và hệ thống lọc bụi

Máy phun cát vận hành hoàn toàn dựa trên nguồn khí nén. Bạn cần kiểm tra xem hệ thống máy nén khí hiện tại có đáp ứng đủ lưu lượng và áp suất cho số lượng súng phun trên máy hay không. Đồng thời, hệ thống quạt hút và bộ lọc bụi phải đủ công suất để loại bỏ hoàn toàn bụi mịn phát sinh, đảm bảo môi trường làm việc an toàn.

Báo giá máy phun cát ốc vít và phân tích hiệu quả đầu tư

Giá thành của máy phun cát ốc vít phụ thuộc vào thể tích lồng quay, số lượng súng phun và mức độ tự động hóa. Dưới đây là bảng giá tham khảo trên thị trường hiện nay:

Phân khúc thiết bị	Mức giá tham khảo (VNĐ)	Đặc điểm cấu hình
Tủ phun cát thủ công nhỏ	25.000.000 – 45.000.000	Thao tác bằng tay, thích hợp làm mẫu sample
Máy phun cát lồng xoay bán tự động	60.000.000 – 95.000.000	Lồng quay tự động, thu hồi hạt mài bán tự động
Máy phun cát lồng xoay Cyclone tự động	110.000.000 – 180.000.000	Thu hồi hạt mài tự động, lọc bụi Cyclone, tích hợp biến tần
Dây chuyền phun cát tự động liên tục	Từ 220.000.000 trở lên	Tích hợp băng tải nạp/xả tự động cho nhà máy lớn

Nhiều chủ xưởng thường băn khoăn thích hay không thích việc phải bỏ ra một khoản chi phí đầu tư ban đầu tương đối lớn. Tuy nhiên, khi phân tích bài toán kinh tế, bạn sẽ thấy thời gian hoàn vốn diễn ra rất nhanh.

Một chiếc máy phun cát lồng xoay tự động có thể thay thế công việc của 4 đến 6 lao động thủ công. Hơn nữa, việc thu hồi và tái sử dụng hạt mài qua hệ thống Cyclone giúp tiết kiệm đến 80% chi phí vật tư. Nhờ năng suất tăng vọt và chất lượng bề mặt đạt chuẩn, số tiền đầu tư máy thường sẽ được thu hồi chỉ sau 6 đến 9 tháng vận hành.

Quy trình vận hành, bảo dưỡng máy phun cát ốc vít đúng chuẩn

Để đảm bảo máy phun cát ốc vít hoạt động bền bỉ, mang lại hiệu suất cao và kéo dài tuổi thọ cho các linh kiện cốt lõi, người vận hành cần tuân thủ nghiêm ngặt quy trình chuẩn từ khâu chuẩn bị đến khi bảo dưỡng định kỳ:

Quy trình 5 bước vận hành chuẩn

Để thiết bị vận hành ổn định và kéo dài tuổi thọ, Công Nghiệp 365 khuyến nghị người vận hành tuân thủ quy trình 5 bước tiêu chuẩn sau:

1. Chuẩn bị & Kiểm tra: Kiểm tra nguồn điện, nguồn khí nén, lượng hạt mài trong thùng chứa và đảm bảo buồng phun đã kín.
2. Nạp sản phẩm: Đổ khối lượng ốc vít vừa đủ vào lồng xoay. Tránh nạp quá đầy làm các chi tiết đè lên nhau, cản trở chuyển động quay đảo.
3. Cài đặt thông số: Cài đặt thời gian phun trên tủ điều khiển, điều chỉnh biến tần để chọn tốc độ quay lồng phù hợp và bật quạt hút bụi.
4. Kích hoạt phun cát: Mở van khí nén để súng phun bắt đầu xả hạt mài. Quan sát quá trình làm sạch qua kính xem buồng phun.
5. Hoàn tất & Lấy hàng: Khi hết thời gian, hệ thống tự ngắt súng phun. Chờ khoảng 30 giây cho bụi lắng hoàn toàn rồi mở cửa lồng lấy sản phẩm ra ngoài.

Lịch bảo dưỡng và khắc phục lỗi thường gặp

Bảo dưỡng định kỳ là chìa khóa giúp máy luôn hoạt động ở trạng thái tốt nhất:

• Súng phun bị tắc: Nguyên nhân do hạt mài ẩm hoặc lẫn rác thô. Khắc phục bằng cách xả sạch hạt mài, sàng lọc tạp chất và kiểm tra bộ tách nước của máy nén khí.
• Máy phun làm sạch không đều: Do điều chỉnh tốc độ lồng xoay quá nhanh hoặc áp lực khí nén không ổn định. Bạn chỉ cần chỉnh lại biến tần về tốc độ trung bình và kiểm tra lại van điều áp.

Kết luận

Máy phun cát ốc vít, đặc biệt là các dòng máy phun cát lồng xoay tự động (rổ quay), là giải pháp công nghệ tối ưu giúp các xưởng cơ khí giải quyết triệt để bài toán làm sạch gỉ sét, loại bỏ bavia, tẩy sạch xỉ nhiệt luyện và tạo nhám chuẩn xác cho linh kiện nhỏ mà không làm biến dạng khe ren.

Việc đầu tư bài bản một hệ thống khép kín từ buồng phun, lồng quay, hệ thống thu hồi hạt mài Cyclone đến bộ lọc bụi không chỉ giúp nâng cao chất lượng sản phẩm, tăng độ bám dính khi xi mạ mà còn giải phóng sức lao động thủ công, tiết kiệm chi phí vật tư và mang lại hiệu quả kinh tế vượt trội cho doanh nghiệp.

Nếu xưởng của bạn đang tìm kiếm giải pháp gia công bề mặt tối ưu, hãy liên hệ ngay với Công Nghiệp 365 để nhận tư vấn cấu hình chi tiết, bản vẽ kỹ thuật phù hợp với diện tích nhà xưởng cùng chính sách báo giá trọn gói cạnh tranh nhất!
