Máy phun cát tuần hoàn: Cấu tạo, nguyên lý, ứng dụng

Máy phun cát tuần hoàn kết hợp quá trình phun, thu hồi và tái sử dụng hạt mài, hỗ trợ làm sạch, tẩy gỉ và tạo nhám bề mặt. Công Nghiệp 365 cung cấp thông tin về cấu tạo, nguyên lý, ứng dụng, cách vận hành và tiêu chí lựa chọn thiết bị phù hợp với chi tiết gia công.

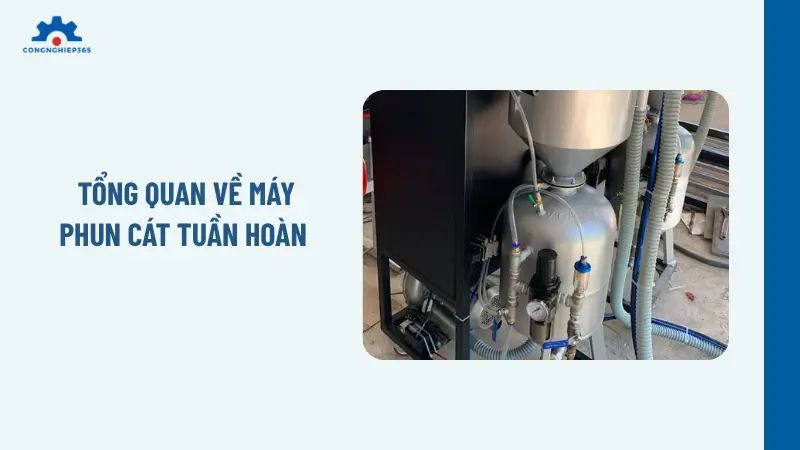

Tổng quan về máy phun cát tuần hoàn

Trong ngành chế tạo cơ khí hay chuẩn bị bề mặt thi công, bụi bẩn văng ra ngoài không khí luôn là vấn đề khiến nhiều chủ xưởng đau đầu. Đó chính là lý do máy phun cát không bụi (hay còn gọi là máy phun cát tuần hoàn) trở thành giải pháp thay thế hoàn hảo cho các phương pháp phun lộ thiên truyền thống.

Khác với thiết bị xịt cát thông thường, cỗ máy này hoạt động dựa trên công nghệ phun cát thu hồi hoàn toàn khép kín. Thiết bị vừa bắn hạt mài để tẩy sạch mảng bám, vừa tự động gom hạt mài cùng bụi bẩn quay trở lại hệ thống lọc. Với trải nghiệm thực tế của Công Nghiệp 365 khi đi khảo sát các nhà xưởng, dòng máy phun cát tự động này không chỉ đảm bảo môi trường làm việc trong lành mà còn giúp doanh nghiệp cắt giảm đáng kể lượng vật tư tiêu hao hàng tháng.

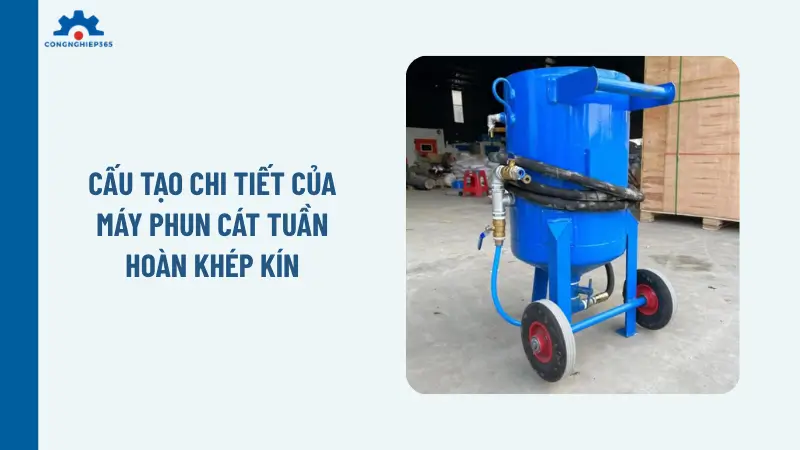

Cấu tạo chi tiết của máy phun cát tuần hoàn khép kín

Để duy trì một chu trình xịt và thu hồi liên tục mà không làm rò rỉ bụi ra ngoài, cỗ máy được thiết kế đồng bộ giữa hệ thống cơ khí, hệ thống chân không và bộ điều khiển. Dưới đây là chi tiết các bộ phận chính:

Hệ thống súng phun và béc phun tích hợp chụp hút

Linh kiện trực tiếp tác động lên bề mặt chi tiết chính là súng phun. Điểm cải tiến lớn nhất nằm ở chỗ súng phun cát tích hợp chụp hút ngay tại đầu nòng. Bên trong trang bị vòi phun làm từ vật liệu chống mòn cao cấp với đường kính béc phun tiêu chuẩn từ 6 đến 10 mm. Khi người thợ bấm cò, súng vừa đẩy hạt mài ra vừa tạo quầng hút ôm sát bề mặt để thu gom nguyên liệu ngược trở lại.

Động cơ hút chân không và buồng lọc bụi

Nếu súng phun là đầu ra thì quạt hút chân không chính là bộ phận tạo lực kéo cho toàn bộ hệ thống. Quạt hút chân không tạo áp suất âm liên tục để kéo hỗn hợp cát, vảy gỉ và bụi bẩn bay ngược về phía sau. Nhằm duy trì lực hút mạnh mẽ, công suất motor hút bụi thường được trang bị từ 1.5 đến 5.5 kW. Hỗn hợp bụi đi qua buồng lọc, tại đây lõi lọc giữ lại bụi mịn nhằm giữ cho không khí xả ra ngoài luôn đạt tiêu chuẩn an toàn.

Buồng phun cát và bình chứa hạt mài

Thiết bị có thể được thiết kế dưới dạng tủ phun cố định hoặc dạng máy di động ngoài công trình. Vật liệu chế tạo thân vỏ thường bằng thép sơn tĩnh điện / Inox 304 dày dặn, chịu được lực va đập liên tục. Phần phễu bên dưới kết nối với bình chứa hạt mài có dung tích linh hoạt từ 30 đến 150 lít. Tổng thể trọng lượng của cỗ máy dạng này dao động trong khoảng 250 đến 800kg tùy thuộc vào cấu hình.

Máy nén khí và hệ thống tách nước

Máy phun cát không thể vận hành nếu thiếu nguồn cấp khí nén ổn định. Khí nén từ máy nén khí trước khi đi vào bình chứa hạt mài bắt buộc phải đi qua bộ lọc tách nước. Hệ thống tách nước loại bỏ hơi ẩm giúp hạt mài luôn khô ráo, tránh tình trạng vón cục gây tắc nghẽn đường ống.

Tủ điện điều khiển an toàn

Trung tâm điều hành của máy là tủ điện chứa rơ-le, công tắc và bộ biến áp. Người vận hành sử dụng bảng điều khiển để thiết lập các chế độ làm việc. Để đảm bảo an toàn cho kỹ thuật viên trong môi trường sản xuất, điện áp điều khiển được hạ xuống mức DC24V. Ngoài ra, hệ thống còn tích hợp thiết bị thổi ngược làm sạch bộ phận lọc, giúp tự động xả sạch bụi bám trên lõi lọc bằng các xung khí nén ngắn.

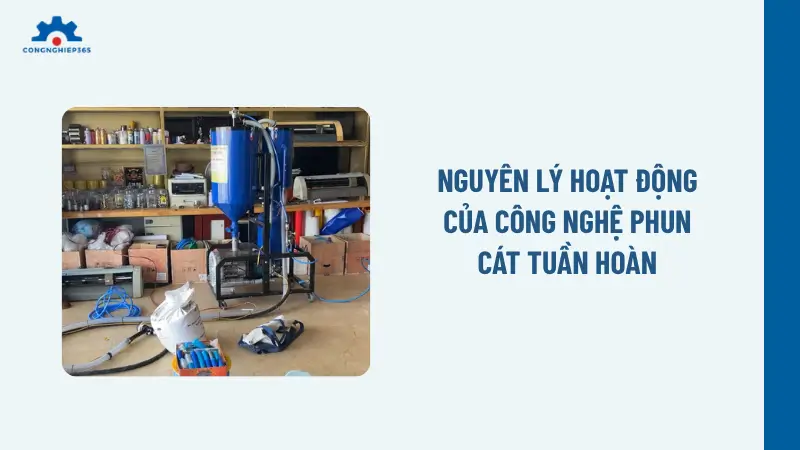

Nguyên lý hoạt động của công nghệ phun cát tuần hoàn

Nguyên lý làm việc của dòng máy này là một chuỗi tuần hoàn tự động khép kín. Công Nghiệp 365 xin tóm tắt qua 4 bước cơ bản dưới đây:

Bước 1: Khí nén đẩy hạt mài tốc độ cao

Khi bật máy, khí nén cấp vào bình chứa tạo áp lực đẩy nguyên liệu đi lên súng. Áp suất khí làm việc được duy trì ổn định ở mức 4 đến 8 bar. Dưới áp lực khí nén phun cát kỹ thuật, các hạt mài được tăng tốc và lao ra khỏi béc phun với tốc độ cực lớn.

Bước 2: Bóc tách gỉ sét và tạo độ nhám

Dòng hạt mài bắn trực tiếp vào bề mặt vật liệu kim loại. Động năng lớn từ va đập giúp đánh văng lớp sơn cũ, xỉ hàn hay mảng gỉ lâu ngày. Quá trình phun loại bỏ sơn cũ diễn ra vô cùng nhanh chóng, giúp mức xử lý bề mặt dễ dàng đạt chuẩn Sa2.5 đến Sa3, tạo độ nhám lý tưởng cho công đoạn sơn mạ tiếp theo.

Bước 3: Hút chân không và phân tách tạp chất

Ngay khi vừa chạm vào bề mặt chi tiết, hạt mài cùng mảnh gỉ vỡ ra sẽ bị đầu chụp hút kéo lại lập tức. Hệ thống chân không hút tạp chất kéo toàn bộ hỗn hợp đi ngược vào đường ống dẫn. Hỗn hợp bụi đi qua buồng lọc để thực hiện công đoạn phân loại.

Bước 4: Chu trình tái sử dụng hạt mài

Tại buồng phân tách, bụi mịn nhẹ hơn sẽ bị hút về túi lọc, trong khi các hạt mài còn nguyên vẹn và đủ khối lượng sẽ rơi xuống đáy phễu. Cỗ máy ghi nhận tỷ lệ thu hồi hạt mài thực tế lên tới 99%, giúp hạt mài sạch rơi xuống khoang tái chế để tiếp tục vòng xịt mới. Chính nhờ cơ chế này mà máy phun cát tuần hoàn tiết kiệm chi phí vật tư đáng kể cho doanh nghiệp.

Các loại hạt mài chuyên dụng cho máy phun cát tuần hoàn

Việc lựa chọn loại hạt mài phù hợp đóng vai trò quyết định đến chất lượng bề mặt sau khi xử lý. Dưới đây là những vật liệu mài mòn phổ biến:

• Hạt thép / Bi thép: Đây là ưu tiên hàng đầu cho các xưởng đúc và gia công cơ khí nặng. Hạt bi thép có độ cứng cao, tái sử dụng được nhiều lần và bóc tách gỉ sét rất khỏe.
• Cát kỹ thuật: Vật liệu phổ biến với chi phí rẻ, phù hợp cho nhu cầu làm sạch thông thường. Ví dụ, người thợ thường dùng cát kỹ thuật khắc chữ bia mộ hay tạo hoa văn trên đá granite.
• Hạt oxit nhôm: Có độ cứng chỉ sau kim cương, tính chất sắc nhọn, rất thích hợp để làm sạch inox, nhôm hoặc tạo độ nhám sâu.
• Hạt thủy tinh: Chuyên dùng để đánh bóng nhẹ, làm sạch bề mặt sản phẩm mà không gây biến dạng hay mòn kích thước chi tiết (như khuôn mẫu nhựa, chi tiết máy chính xác).

Giá máy phun cát tuần hoàn là bao nhiêu?

Chi phí đầu tư một hệ thống máy phun cát tuần hoàn thường không có một con số cố định mà dao động tùy thuộc vào kiểu dáng thiết bị, công suất hoạt động, dung tích bình chứa hạt mài và mức độ tự động hóa. Dưới đây là mức giá tham khảo trên thị trường hiện nay để doanh nghiệp dễ dàng cân đối ngân sách:

Phân khúc máy phun cát tuần hoàn	Mức giá tham khảo
Mini / cầm tay / tự chế / đã qua sử dụng	3.800.000 – 15.000.000 VNĐ
Công nghiệp cỡ nhỏ / di động	30.000.000 – 60.000.000 VNĐ
Công nghiệp cỡ lớn / tự động hoàn toàn	60.000.000 – 120.000.000+ VNĐ
Máy phun cát tuần hoàn tự thu hồi, không bụi	15.000.000 – 100.000.000+ VNĐ

Sự khác biệt vượt trội so với máy phun cát thông thường

Khi tư vấn cho khách hàng, Công Nghiệp 365 luôn đưa ra những đánh giá khách quan nhất để người mua tự cân nhắc và đưa ra lựa chọn thật phù hợp.

Tiêu chí so sánh	Máy phun cát tuần hoàn	Máy phun cát thông thường
Cơ chế thu hồi	Hút tự động khép kín đến 99%	Không thu hồi, cát văng tự do
Môi trường làm việc	Sạch sẽ, không phát tán bụi	Rất nhiều bụi, ô nhiễm xưởng
Tiết kiệm vật liệu	Tái sử dụng hạt mài liên tục	Tiêu hao hạt mài rất lớn
Bán kính linh hoạt	Mở rộng tối đa lên tới 40 mét	Bị hạn chế trong khu vực che chắn
Chi phí đầu tư	Chi phí ban đầu cao hơn	Chi phí mua máy ban đầu rẻ

Ứng dụng của máy phun cát tuần hoàn trong sản xuất công nghiệp

Sở hữu nhiều tính năng ưu việt, thiết bị đánh nhám tuần hoàn hiện có mặt trong rất nhiều ngành công nghiệp trọng điểm:

Xử lý bề mặt kim loại, đóng tàu và kết cấu thép

Máy phun bắn cát tuần hoàn làm sạch bề mặt kim loại rất hiệu quả trên các kết cấu lớn. Đặc biệt, đối với các công trình như vỏ tàu biển hay bồn bể hóa chất, máy được thiết kế dây dẫn kéo dài giúp bán kính làm việc mở rộng lên tới 40 mét, cho phép kỹ thuật viên di chuyển linh hoạt quanh chi tiết thi công.

Chuẩn bị bề mặt trước khi sơn tĩnh điện và mạ

Trước khi phủ sơn tĩnh điện hay mạ kẽm, bề mặt bắt buộc phải sạch dầu mỡ và gỉ sét. Việc ứng dụng máy phun bi thép khép kín giúp loại bỏ hoàn toàn vết bẩn, tạo chân bám hoàn hảo giúp lớp sơn bám chắc, không bị bong tróc theo thời gian.

Ứng dụng trong chế tác phi kim và khắc đá

Không chỉ giới hạn ở vật liệu kim loại, thiết bị này còn hỗ trợ đắc lực cho ngành mỹ nghệ. Thợ chế tác dùng máy để chạm khắc chữ, hoa văn lên kính, gỗ hoặc đá hoa cương mà không lo bụi đá độc hại phát tán làm ảnh hưởng đến sức khỏe.

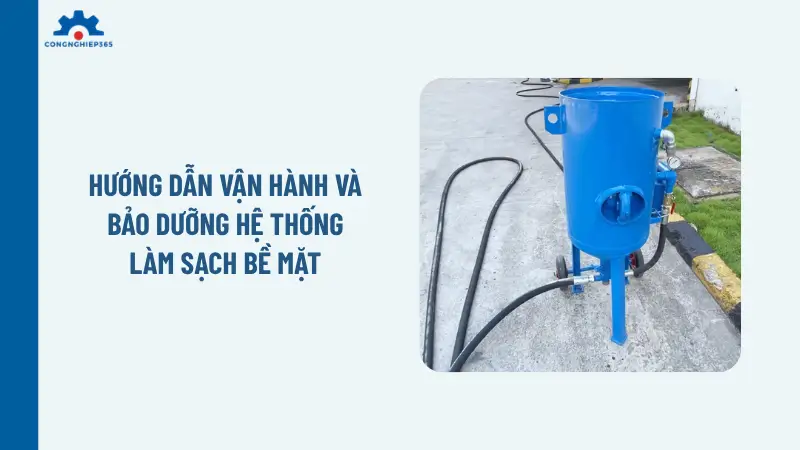

Hướng dẫn vận hành và bảo dưỡng hệ thống làm sạch bề mặt

Để cỗ máy hoạt động trơn tru và kéo dài tuổi thọ, việc tuân thủ quy trình vận hành là điều bắt buộc.

Quy trình sử dụng máy an toàn

1. Kiểm tra nguồn cấp: Kiểm tra máy nén khí, đảm bảo áp suất đạt từ 4 – 8 bar và bộ tách nước đã xả sạch đọng ẩm.
2. Nạp nguyên liệu: Người dùng nạp vật liệu vào cabin hoặc phễu chứa hạt mài theo đúng dung tích khuyến cáo.
3. Khởi động hệ thống: Bật tủ điện điều khiển DC24V, khởi động quạt hút để tạo áp suất âm trong buồng lọc.
4. Thao tác phun: Áp đầu chụp hút sát bề mặt cần làm sạch và bấm cò súng phun.
5. Kết thúc ca làm việc: Tắt cấp cát, bật thiết bị thổi ngược làm sạch bộ phận lọc trước khi ngắt toàn bộ nguồn điện.

Hạng mục bảo dưỡng định kỳ

• Kiểm tra béc phun: Nếu đường kính béc phun bị mòn quá 10mm, cần thay mới để tránh lãng phí lưu lượng khí nén.
• Vệ sinh lõi lọc bụi: Định kỳ xả bụi ở đáy buồng lọc và kiểm tra xem lõi lọc giữ lại bụi mịn có bị rách hay tắc không.
• Kiểm tra ống hút chân không: Đảm bảo đường ống dẫn không bị thủng hay gấp khúc làm giảm lực hút.

Cách chọn máy phun cát tuần hoàn phù hợp

Trước khi quyết định mua máy, bạn nên yêu cầu đơn vị bán hàng chạy thử mẫu thử hoặc làm bản thử nghiệm trực tiếp trên chi tiết của bạn. Hãy chú ý các chỉ số sau:

• Xác định kích thước và trọng lượng sản phẩm: Đây là cơ sở để xác định kích thước buồng phun, tải trọng bàn máy và cơ cấu gá.
• Xác định vật liệu cần xử lý: Thép, inox, nhôm, gang và các vật liệu khác có đặc tính khác nhau. Hạt mài và áp suất phun cũng cần được điều chỉnh tương ứng.
• Xác định mức độ bề mặt cần làm sạch: Sản phẩm chỉ cần loại bỏ bụi bẩn sẽ có yêu cầu khác với sản phẩm cần tẩy gỉ nặng hoặc loại bỏ nhiều lớp sơn.
• Xác định số lượng súng phun: Số lượng súng ảnh hưởng đến vùng phủ, năng suất và yêu cầu về khí nén.
• Chọn công suất máy nén khí: Không nên chỉ quan tâm đến áp suất. Cần xem xét cả lưu lượng khí để đảm bảo súng phun hoạt động ổn định.
• Chọn hệ thống hút bụi: Hệ thống hút bụi cần có công suất phù hợp với thể tích buồng, số lượng súng và loại hạt mài.
• Xác định năng suất: Doanh nghiệp nên tính số lượng sản phẩm cần xử lý mỗi giờ hoặc mỗi ca để lựa chọn mức độ tự động hóa phù hợp.

Câu hỏi thường gặp về máy phun cát tuần hoàn

Dưới đây là những câu hỏi thường gặp nhất cùng lời giải đáp chi tiết, giúp bạn khai thác tối đa hiệu suất làm sạch, tiết kiệm vật liệu phun và đảm bảo độ bền cho thiết bị trong suốt quá trình sử dụng.

1. Máy phun cát tuần hoàn có tiết kiệm hạt mài không?

Có. Hệ thống thu hồi và phân tách cho phép tái sử dụng phần hạt mài còn đạt yêu cầu, từ đó giảm lượng hạt mới cần bổ sung.

2. Máy phun cát tuần hoàn có cần máy nén khí không?

Có đối với hệ thống phun hạt mài bằng khí nén. Công suất máy nén cần được tính toán dựa trên số súng, đường kính vòi và áp suất làm việc.

3. Có thể sử dụng bi thép cho máy phun cát tuần hoàn không?

Có thể, nếu thiết kế máy và hệ thống thu hồi phù hợp với loại hạt mài này. Cần kiểm tra yêu cầu của nhà sản xuất trước khi thay đổi vật liệu phun.

4. Máy phun cát tuần hoàn có xử lý được sản phẩm kích thước lớn không?

Có thể thiết kế máy với buồng phun lớn hơn, tuy nhiên chi phí và yêu cầu về hệ thống hút bụi, thu hồi, súng phun cũng tăng theo.

5. Máy phun cát tuần hoàn có gây bụi ra môi trường không?

Máy được thiết kế với buồng kín và hệ thống hút lọc bụi để kiểm soát bụi. Tuy nhiên hiệu quả thực tế phụ thuộc vào thiết kế, độ kín và tình trạng bảo dưỡng hệ thống.

6. Nên mua máy tiêu chuẩn hay thiết kế theo yêu cầu?

Máy tiêu chuẩn phù hợp với sản phẩm phổ biến và nhu cầu ổn định. Máy thiết kế theo yêu cầu phù hợp khi sản phẩm có kích thước, hình dạng hoặc quy trình xử lý đặc biệt.

Kết luận

Máy phun cát tuần hoàn là giải pháp công nghệ toàn diện giúp doanh nghiệp giải quyết triệt để bài toán làm sạch bề mặt, tẩy gỉ và tạo nhám mà vẫn đảm bảo tiêu chí an toàn môi trường, không phát tán bụi. Nhờ cơ chế khép kín thông minh kết hợp hệ thống thu hồi và tái sử dụng hạt mài lên tới 99%, thiết bị này không chỉ tối ưu hóa chất lượng sản phẩm đạt chuẩn kỹ thuật cao mà còn giúp tiết kiệm đáng kể chi phí vật tư và nhân công.

Nếu bạn đang tìm kiếm một giải pháp gia công bề mặt hiệu quả, bền bỉ và phù hợp nhất với quy mô sản xuất của doanh nghiệp mình, hãy liên hệ ngay với Công Nghiệp 365 để nhận tư vấn chi tiết, báo giá chính xác và hỗ trợ chạy thử mẫu sản phẩm miễn phí!
