Máy phun bi kết cấu thép: Làm sạch, tẩy gỉ, tạo nhám

Máy phun bi kết cấu thép được sử dụng để tẩy gỉ, loại bỏ vảy cán, làm sạch và tạo nhám đồng đều cho thép tấm, thép hình cùng các cấu kiện thép. Nội dung từ Công Nghiệp 365 giúp bạn tìm hiểu cấu tạo, nguyên lý, ứng dụng, thông số vận hành và tiêu chí lựa chọn máy phù hợp.

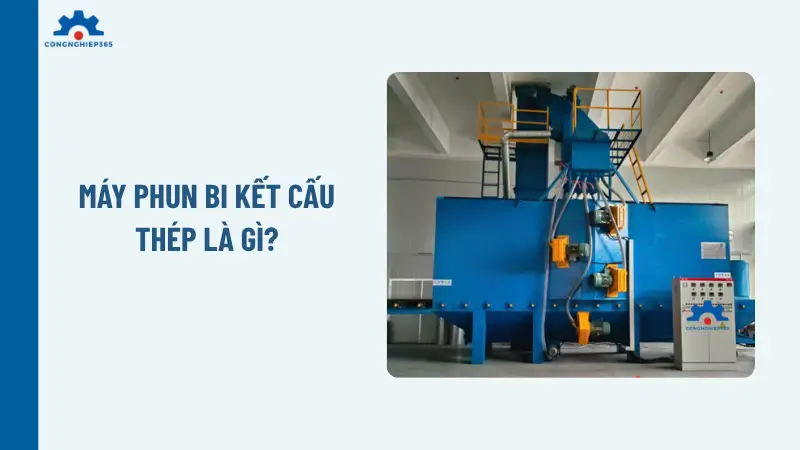

Máy phun bi kết cấu thép là gì?

Máy phun bi kết cấu thép (Steel Structure Shot Blasting Machine) là một hệ thống máy móc công nghiệp tự động hoặc bán tự động, sử dụng lực văng ly tâm từ các turbine (đầu phun) để bắn các hạt mài (bi thép, mạt thép) với tốc độ cực cao lên bề mặt vật liệu. Mục đích chính của thiết bị này bao gồm 3 yếu tố cốt lõi:

• Tẩy gỉ sét: Loại bỏ hoàn toàn các lớp oxit sắt, gỉ sét hình thành do quá trình oxy hóa ngoài môi trường tự nhiên.
• Loại bỏ vảy cán: Làm sạch lớp vảy cán đen cứng đầu sinh ra trong quá trình cán nóng thép, hàn cắt hoặc xử lý nhiệt.
• Tạo nhám bề mặt: Khắc lên bề mặt kim loại một biên dạng nhám (profile) vi mô đồng đều. Độ nhám này đóng vai trò như các “chân rết” giúp lớp sơn chống gỉ, sơn tĩnh điện hoặc lớp mạ kẽm bám chặt hơn, ngăn ngừa hiện tượng bong tróc theo thời gian.

Các chuẩn làm sạch bề mặt phổ biến mà máy phun bi có thể đạt được bao gồm các tiêu chuẩn quốc tế như Sa 2.0, Sa 2.5 (làm sạch rất kỹ) và Sa 3.0 (làm sạch tới mức kim loại trắng).

Phân tích cấu tạo chi tiết của máy phun bi kết cấu thép

Một hệ thống máy phun bi công nghiệp là sự kết hợp của nhiều cụm cơ khí, khí nén và điện tử phức tạp. Cấu tạo cơ bản bao gồm 6 hệ thống chính sau:

Buồng phun bi (Blasting Chamber)

Là không gian khép kín nơi diễn ra quá trình bắn phá bề mặt.

• Vật liệu: Thường được hàn bằng thép tấm cường độ cao, khung vách vững chắc.
• Lớp lót bảo vệ: Bên trong buồng phun được lót các tấm thép hợp kim đúc (thép Mangan) hoặc cao su chịu mài mòn cực tốt. Các tấm lót này được thiết kế theo dạng xếp vảy hoặc bắt bulong để dễ dàng thay thế khi bị mòn do đạn bi văng đập.

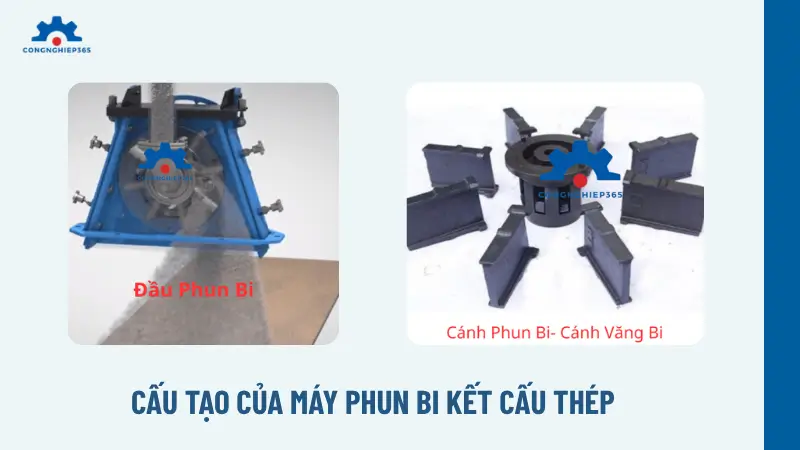

Cụm đầu phun bi / Turbine (Blast Wheel)

Đây là “trái tim” của máy phun bi kết cấu thép. Tuỳ thuộc vào kích thước buồng phun, một máy có thể trang bị từ 4, 6, 8 đến 12 đầu phun được bố trí ở nhiều góc độ khác nhau (trên, dưới, hai bên hông) nhằm đảm bảo bi thép tiếp xúc mọi ngóc ngách của kết cấu 3D.

• Cánh văng bi: Làm từ hợp kim đặc biệt (thường là hợp kim Crom cao) để chịu được sự mài mòn liên tục.
• Motor dẫn động: Quay với tốc độ cao (khoảng 2800 – 3000 vòng/phút), tạo lực ly tâm đẩy hạt bi đi với vận tốc lên tới 80 m/s.

Hệ thống thu hồi và phân ly hạt mài (Abrasive Recovery System)

Sau khi bắn vào thép, hỗn hợp gồm bi thép, gỉ sét, bụi bẩn sẽ rơi xuống đáy buồng phun.

• Băng tải xoắn ốc (Vít tải): Gom hỗn hợp từ đáy buồng phun đưa về chân gầu tải.
• Băng tải gầu (Bucket Elevator): Múc hỗn hợp bi và bụi đưa lên bồn chứa phía trên cao.
• Bộ phân ly (Separator): Sử dụng hệ thống sàng rulo và sức hút của quạt gió để tách các hạt bi còn sử dụng được (rơi vào phễu chứa) khỏi bi vỡ, cát, và bụi (bị hút ra ngoài hệ thống lọc).

Hệ thống lọc bụi (Dust Collector System)

Quá trình phun bi sinh ra lượng bụi mịn khổng lồ độc hại.

• Hệ thống lọc thường sử dụng Filter cartridge (lõi lọc) hoặc túi vải tĩnh điện.
• Quạt hút ly tâm công suất lớn sẽ hút bụi từ buồng phun và bộ phân ly, giữ lại bụi ở màng lọc và xả không khí sạch ra môi trường, đảm bảo tiêu chuẩn an toàn lao động.

Hệ thống băng tải phôi (Conveyor System)

Máy phun bi kết cấu thép thường sử dụng hệ thống băng tải con lăn (Roller Conveyor).

• Các con lăn được chế tạo bằng thép đúc nguyên khối hoặc bọc cao su chịu mài mòn.
• Hệ thống cho phép phôi (thép H, I, thép tấm) di chuyển liên tục qua buồng phun, tốc độ có thể điều chỉnh qua biến tần để kiểm soát mức độ sạch và nhám theo yêu cầu.

Tủ điều khiển điện (Control Panel)

• Tích hợp PLC (Programmable Logic Controller) và màn hình cảm ứng HMI.
• Cho phép người vận hành cài đặt tốc độ băng tải, lưu lượng bi rơi, kiểm soát các cảnh báo an toàn và theo dõi tình trạng hoạt động của toàn bộ động cơ.

Nguyên lý hoạt động của thiết bị phun bi kết cấu thép

Quá trình vận hành của máy phun bi kết cấu thép diễn ra theo một chu trình tuần hoàn khép kín, tối ưu hóa vật tư và bảo vệ môi trường:

1. Cấp phôi: Vật liệu thép (thép hình, thép tấm, kết cấu dầm) được cẩu hoặc nâng lên hệ thống con lăn đầu vào.
2. Di chuyển vào buồng phun: Băng tải con lăn từ từ đưa kết cấu tiến vào buồng làm sạch. Khi mũi phôi chạm vào cảm biến (Sensor) cửa buồng, hệ thống cửa chắn bi sẽ khép lại và van bi bắt đầu mở.
3. Quá trình phun phá: Các cụm Turbine hoạt động hết công suất. Bi thép từ phễu chứa chảy xuống tâm Turbine, bị các cánh văng ly tâm gia tốc và bắn thẳng vào bề mặt kết cấu thép từ mọi hướng. Gỉ sét, vảy cán bị bong tróc hoàn toàn, đồng thời bề mặt thép bị làm rỗ vi mô để tạo độ nhám.
4. Tuần hoàn bi thép: Hỗn hợp bi, bụi, tạp chất rơi xuống phễu đáy, được vít tải và gầu tải đưa lên cụm phân ly. Tại đây, luồng khí tách bi tốt quay lại bồn chứa để tái sử dụng; bi vỡ gãy được thải ra màng lưới; bụi nhẹ bị hút sang thùng lọc bụi.
5. Thu gom bụi: Bụi bám trên các lõi lọc sẽ được rũ tự động bằng các xung khí nén (Pulse valve) rơi xuống thùng chứa rác bên dưới. Không khí sạch thoát ra ngoài.
6. Ra phôi: Kết cấu thép sau khi được làm sạch hoàn toàn sẽ tiếp tục di chuyển ra băng tải con lăn đầu ra. Hệ thống chổi quét và quạt thổi (nếu có) sẽ làm sạch nốt những hạt bi còn đọng lại trên bề mặt thép trước khi phôi được cẩu đi phun sơn.

Các loại máy phun bi kết cấu thép phổ biến hiện nay

Tùy theo quy mô sản xuất, hình dạng sản phẩm và yêu cầu làm sạch, các doanh nghiệp có thể lựa chọn nhiều loại máy phun bi khác nhau. Dưới đây là các dòng máy phun bi kết cấu thép phổ biến đang được sử dụng rộng rãi hiện nay:

Máy phun bi băng tải con lăn

Máy phun bi băng tải con lăn phù hợp cho việc làm sạch các loại thép hình, dầm thép, khung thép hoặc tấm thép lớn. Sản phẩm được đặt lên băng tải con lăn và di chuyển qua buồng phun, nơi các bánh công tác phun bi vào bề mặt để làm sạch toàn bộ. Máy hoạt động liên tục, hiệu suất cao, thích hợp cho các nhà máy sản xuất kết cấu thép quy mô lớn.

Máy phun bi băng tải lưới

Máy phun bi băng tải lưới là sự kết hợp giữa băng tải và lưới thép, giúp vận chuyển các chi tiết sản phẩm một cách linh hoạt và dễ dàng hơn. Với thiết kế băng tải lưới, máy có thể xử lý các chi tiết nhỏ, chi tiết dạng ống hoặc các vật phẩm có kích thước không đồng đều. Đặc biệt, máy phun bi băng tải lưới giúp giảm sự tắc nghẽn khi phun bi và có thể làm sạch nhiều chi tiết đồng thời, tối ưu hóa quá trình sản xuất cho các doanh nghiệp có nhu cầu gia công quy mô vừa và nhỏ.

Máy phun bi dạng treo (dạng móc)

Máy phun bi dạng treo dùng để xử lý các chi tiết có hình dạng phức tạp, không thể đặt nằm trên băng tải như khung hàn, bộ phận cơ khí, phụ kiện thép đúc. Các chi tiết được treo lên móc và xoay tự động trong buồng phun, giúp làm sạch đồng đều mọi bề mặt. Đây là lựa chọn lý tưởng cho các sản phẩm không đồng nhất về kích thước hoặc cần xử lý tỉ mỉ.

Máy phun bi dạng bàn xoay

Loại máy này chuyên dùng để làm sạch các chi tiết có kích thước vừa và nhỏ, hình dạng tròn hoặc dẹt. Sản phẩm được đặt cố định trên mặt bàn xoay, sau đó được phun bi tự động từ nhiều hướng. Máy có thiết kế gọn, dễ sử dụng, thích hợp cho xưởng gia công cơ khí nhỏ hoặc xử lý từng chi tiết rời.

Máy phun bi thùng đảo

Máy phun bi thùng đảo được sử dụng để làm sạch các chi tiết nhỏ, linh kiện cơ khí hoặc các sản phẩm có dạng khối lượng nhỏ và dễ di chuyển. Đặc trưng của loại máy này là thùng phun có khả năng đảo đều các vật phẩm trong quá trình làm việc, giúp đảm bảo quá trình làm sạch đều và đồng nhất. Máy phun bi thùng đảo thường được sử dụng trong các ngành công nghiệp sản xuất linh kiện nhỏ, đồ gia dụng, hoặc các sản phẩm cần làm sạch trước khi gia công thêm.

Máy phun bi dạng buồng (phun thủ công)

Đây là dòng máy cho phép người vận hành trực tiếp điều khiển vòi phun bên trong buồng làm việc. Phù hợp với những sản phẩm cần xử lý cục bộ hoặc cần thao tác linh hoạt. Tuy năng suất không cao bằng máy tự động, nhưng dạng máy này có chi phí đầu tư thấp và dễ bảo trì.

Thông số kỹ thuật điển hình của phun bi kết cấu thép

Dưới đây là một số thông số kỹ thuật tiêu biểu cần quan tâm khi đánh giá một hệ thống máy phun bi kết cấu thép (kích thước có thể tuỳ biến theo yêu cầu của doanh nghiệp):

Yếu tố kỹ thuật	Thông số phổ thông	Chú thích
Kích thước cửa vào (Rộng x Cao)	1000x500mm đến 3000x1500mm	Quyết định kích thước vật liệu lớn nhất có thể đi qua
Số lượng cụm đầu phun (Turbine)	4 – 12 bộ	Ảnh hưởng đến tốc độ làm sạch và độ bao phủ góc cạnh
Công suất động cơ Turbine	7.5 kW – 22 kW / 1 bộ	Quyết định lực đập của bi và năng suất máy
Tốc độ băng tải con lăn	0.5 – 4.0 mét/phút	Có thể điều chỉnh qua biến tần Inverter
Độ sạch bề mặt đạt được	ISO 8501-1 (Sa 2.0 – Sa 3.0)	Phụ thuộc vào tốc độ chạy và loại bi mài
Lưu lượng khí hút bụi	12,000 – 36,000 m3/h	Đảm bảo buồng phun không bị bụi mù mịt
Tổng công suất tiêu thụ	60 kW – 250 kW	Yêu cầu nguồn điện 3 pha công nghiệp ổn định

Tiêu chí lựa chọn máy phun bi kết cấu thép từ Công Nghiệp 365

Việc đầu tư hệ thống máy làm sạch bề mặt tốn kém hàng trăm triệu đến hàng tỷ đồng. Do đó, bạn cần xem xét kỹ các tiêu chí sau:

1. Xác định kích thước phôi lớn nhất: Đo lường chiều Rộng, chiều Cao và chiều Dài tối đa của dầm thép hoặc thép tấm thường xuyên gia công tại xưởng. Kích thước cửa buồng máy phải lớn hơn phôi tối thiểu 15-20cm mỗi chiều để đảm bảo an toàn.
2. Sản lượng làm sạch: Nếu xưởng gia công vài chục tấn thép mỗi ngày, cần chọn máy có từ 6 đến 8 turbine với công suất mô tơ lớn để tăng tốc độ băng tải, rút ngắn thời gian làm sạch.
3. Chất lượng vách ngăn và phụ tùng mài mòn: Đạn bi có tính tàn phá rất cao. Hãy yêu cầu nhà cung cấp sử dụng thép hợp kim Crom-Mangan đúc cho cánh văng và tấm lót buồng. Nếu dùng vật liệu kém chất lượng, máy sẽ nhanh chóng bị thủng buồng chỉ sau vài tháng vận hành.
4. Hệ thống thu hồi bụi: Chọn loại sử dụng lõi lọc (Cartridge) kết hợp van rũ bụi bằng khí nén tự động thay vì túi vải thủ công để tránh nghẽn tắc, duy trì lực hút liên tục.
5. Loại hạt mài tương thích: Máy phải vận hành tốt với cả bi tròn (Steel Shot – chuyên làm sạch, tăng cứng) và bi đa cạnh (Steel Grit – chuyên tạo nhám sâu).
6. Uy tín của nhà cung cấp: Ưu tiên các đơn vị có xưởng chế tạo, đội ngũ kỹ thuật cơ điện tại chỗ để sẵn sàng bảo hành, bảo trì và cung cấp linh kiện tiêu hao (cánh văng, bi thép) nhanh chóng, tránh việc gián đoạn sản xuất.

Hướng dẫn vận hành, bảo dưỡng máy phun bi kết cấu thép

Để hệ thống duy trì độ bền từ 5 đến 10 năm, công tác bảo dưỡng định kỳ là bắt buộc:

Bảo dưỡng hàng ngày

• Kiểm tra mức bi trong bồn chứa, châm thêm bi mới nếu hao hụt (thiếu bi máy sẽ giảm hẳn năng suất).
• Xả nước đọng ở máy nén khí (khí có nước sẽ làm bi bị đóng cục, rỉ sét).
• Đổ thùng rác của bộ phận lọc bụi.

Bảo dưỡng hàng tuần

• Mở cửa các Turbine, kiểm tra độ mòn của cánh văng (Blade), lồng điều hướng (Control Cage) và roto chia bi (Impeller). Thay thế ngay nếu thấy nứt mẻ để tránh rung lắc làm hỏng vòng bi motor.
• Vệ sinh cảm biến cửa và màn hình điều khiển.

Bảo dưỡng hàng tháng/Quý

• Bơm mỡ chịu nhiệt vào các ổ bi, gối đỡ của băng tải con lăn, gầu tải.
• Kiểm tra độ chùng của dây curoa, xích tải.
• Xịt bụi, vệ sinh biến tần và các rơ le trong tủ điện công nghiệp.

Kết luận

Việc trang bị máy phun bi kết cấu thép không đơn thuần chỉ là mua một thiết bị làm sạch, mà là sự nâng cấp toàn diện quy trình công nghệ của nhà máy. Nó giúp doanh nghiệp đáp ứng các tiêu chuẩn khắt khe nhất về bề mặt sơn phủ trong thi công quốc tế, nâng cao năng lực cạnh tranh và tối ưu hóa chi phí vận hành dài hạn.

Nếu bạn đang có nhu cầu tư vấn thiết kế, lắp đặt hoặc tìm hiểu sâu hơn về các dòng máy phun bi, băng tải con lăn, hệ thống buồng phun tự động, hãy tiếp tục theo dõi và liên hệ với các chuyên gia từ Công Nghiệp 365 để nhận được phương án kỹ thuật và báo giá tối ưu nhất cho diện tích nhà xưởng của bạn.
